| Características Físicas |
| Temperatura operacional. Faixa |
-20 a +75°C (-4 a 167°F) |
| Máx. Tensão operacional (v) |
300 |
| Padrão de Referência |
ISO/IEC 11801, ANSI/TIA-568.2-D |
| Condutor |
| Tipo de condutor |
Cobre Sólido Nu |
| Calibre do fio (AWG) |
23 |
| Condutor Nom.OD (mm) |
0,565±0,0050,565±0,005 |
| Quantidade do condutor. |
4 pares trançados |
| Isolamento |
| Material de isolamento |
PEAD |
| Diâmetro de isolamento (mm) |
1,02±0,051,02±0,05 |

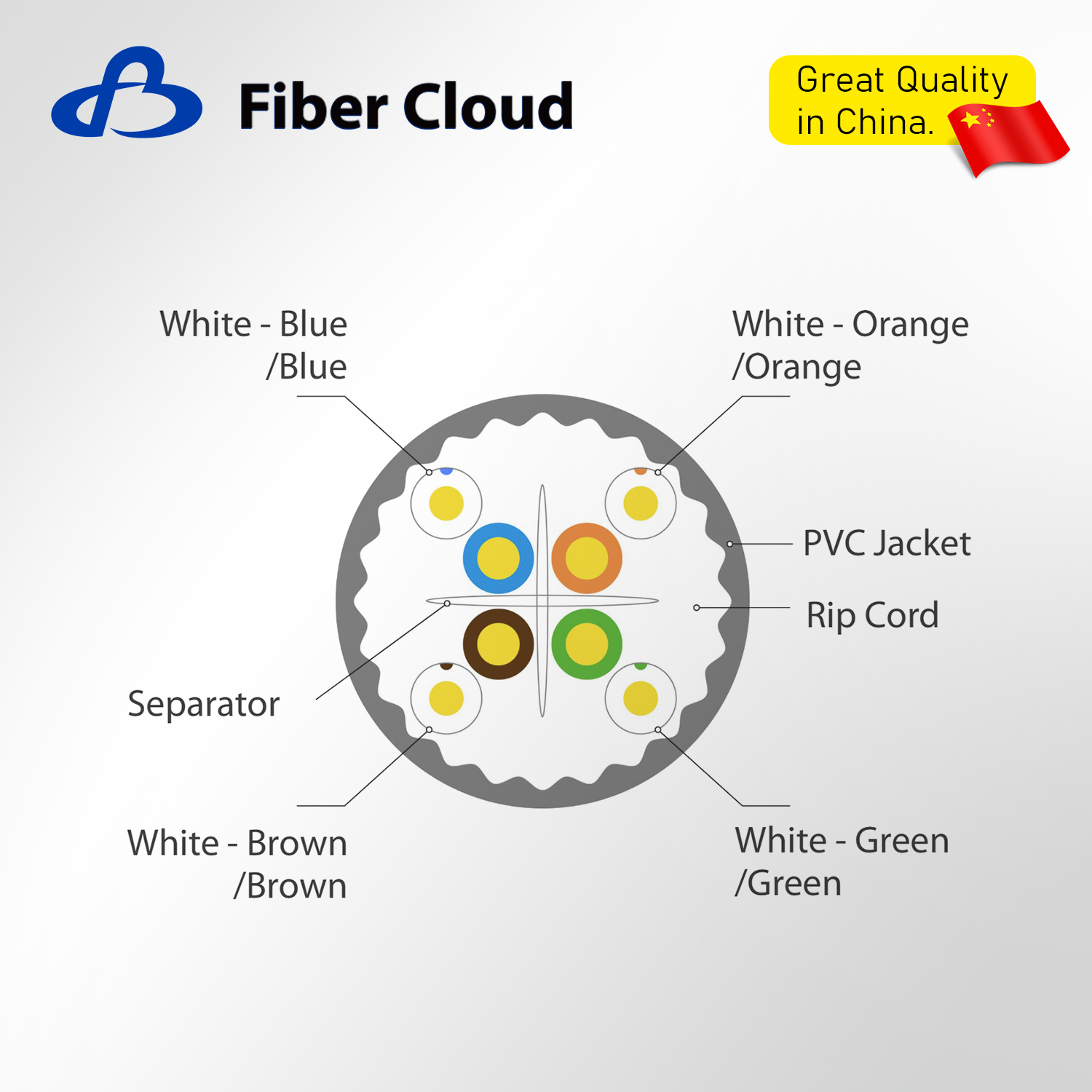

| Cor central |
A. Branco - Azul, Azul
B. Branco - Laranja, Laranja
C. Branco - Verde, Verde
D. Branco - Marrom, Marrom |
| Jaqueta |
| Material |
PVC (compila RoHS), CMR |
| DE externo (mm) |
7,1±0,47,1±0,4 |
| Espessura (mm) |
0,70±0,050,70±0,05 |
| Cor |
Azul |
| Superfície |
Limpo, Frap, Saciação |
| Cordão rasgado |
Sim |
| Características Elétricas |
| Impedância de 1,0-250,0 MHz (ohms) |
100±15 |
| Inclinação de atraso de 1,0-500,0 MHz (ns/100 m) |
≤45 |
| Desequilíbrio de capacitância (pF/100m) |
≤160 |
| Máx. Resistência DC do condutor @20°C (ohms/100m) |
9.38 |
| Desequilíbrio de resistência (%) |
≤5,0 |
| Características Mecânicas |
| Antes do Envelhecimento Resistência à Tração (Mpa) |
≥13,5 |
| Alongamento Antes do Envelhecimento (%) |
≥150 |
| Período de envelhecimento (°C×horas) |
100°C×24h×7d |
| Após o envelhecimento, resistência à tração (Mpa) |
≥12,5 |
| Alongamento após envelhecimento (%) |
≥125 |
| Curvatura a frio (-20±2 °C×4h) |
8 × diâmetro externo do cabo, sem rachaduras visíveis |
| Embalagem |
| Tipo de embalagem |
1000 pés (305 m) / Caixa |
| Dimensão da caixa (AxLxP) |
260×390×390 milímetros |
