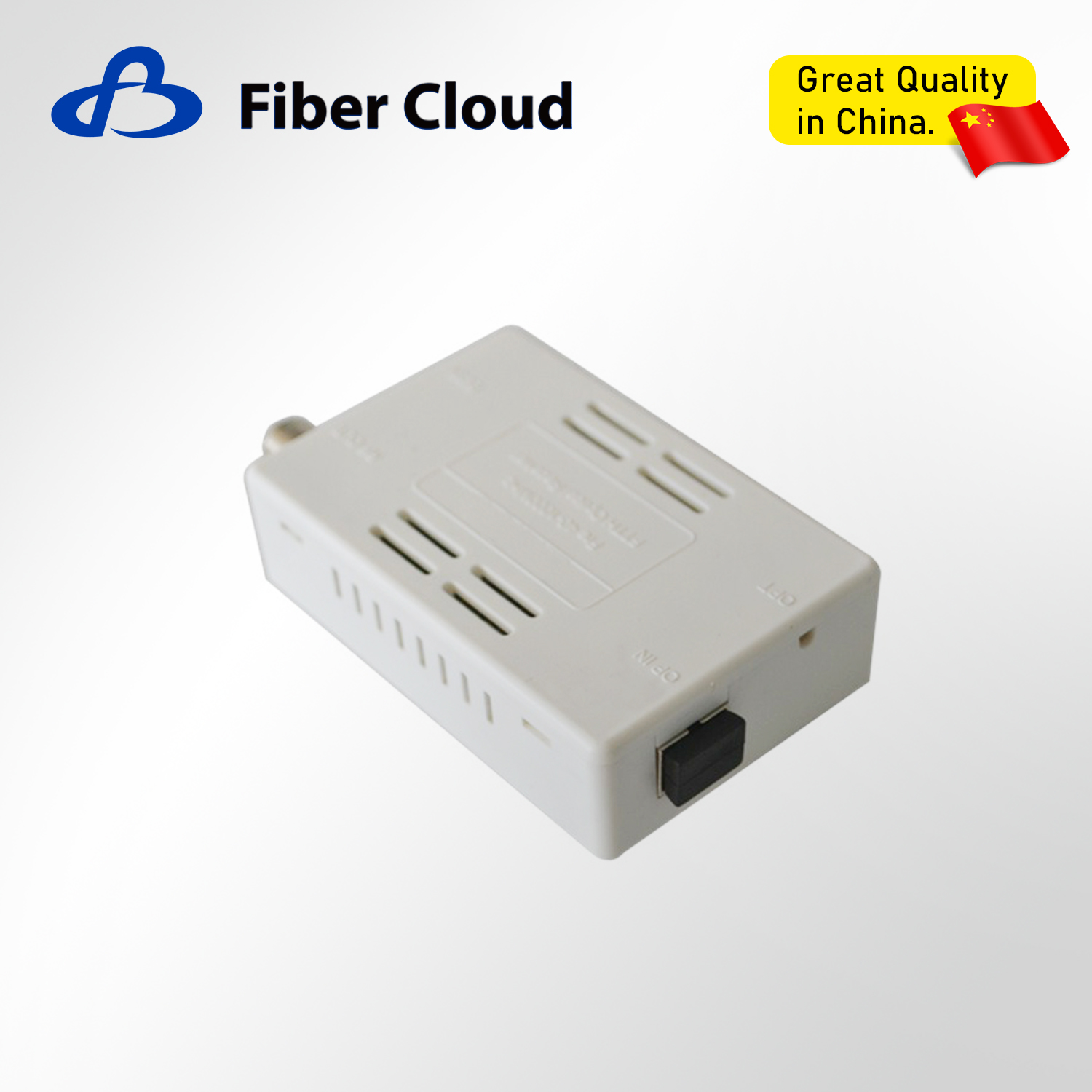

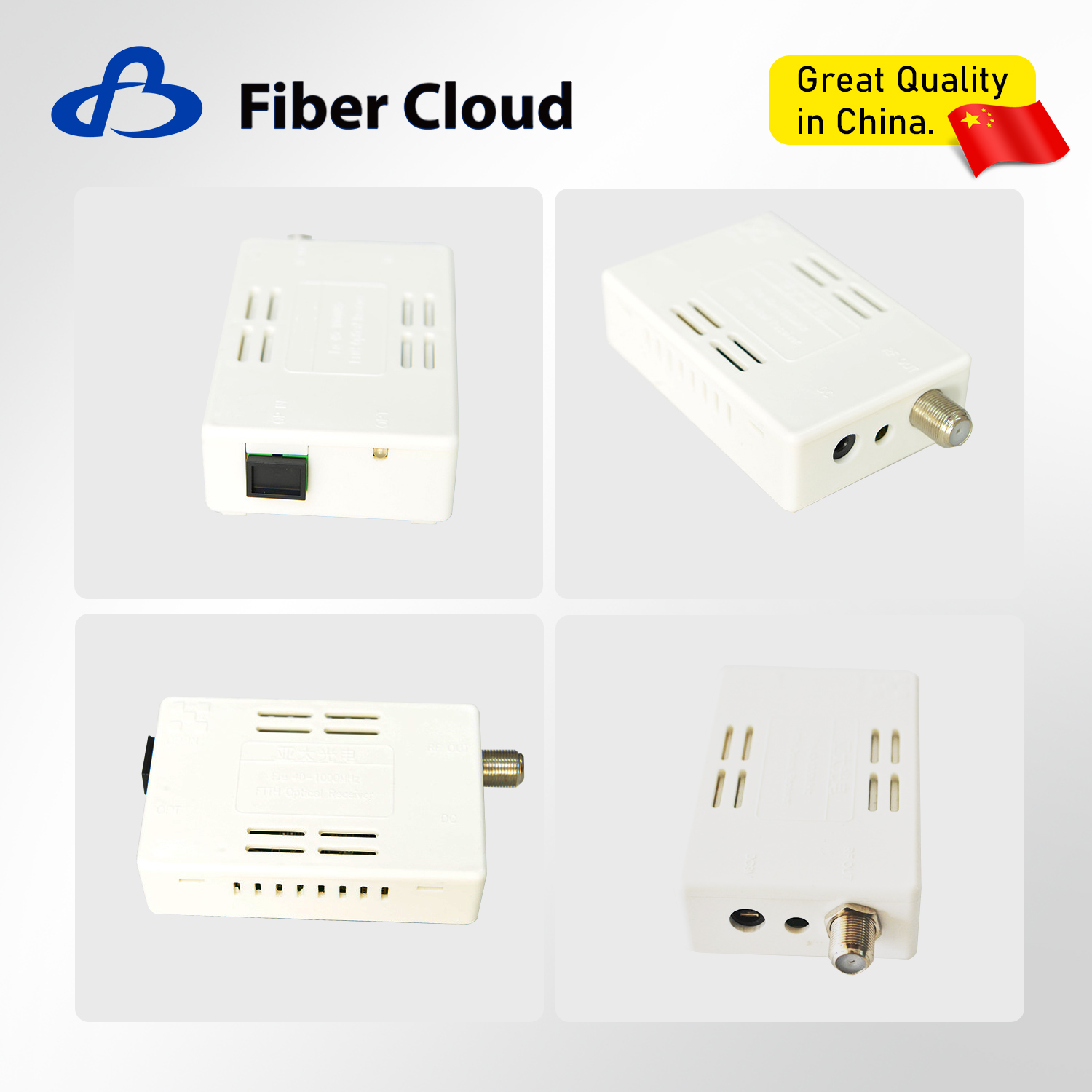

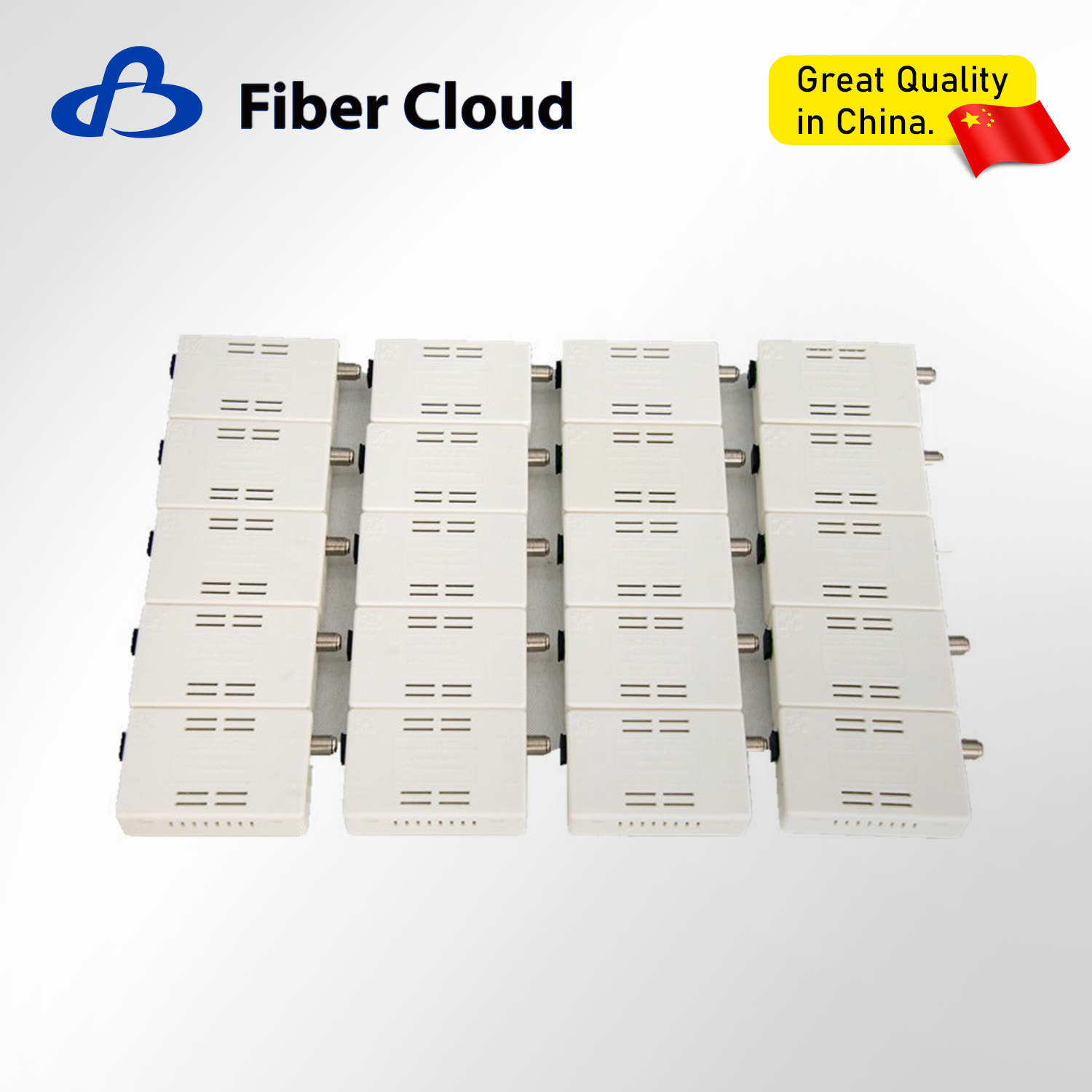

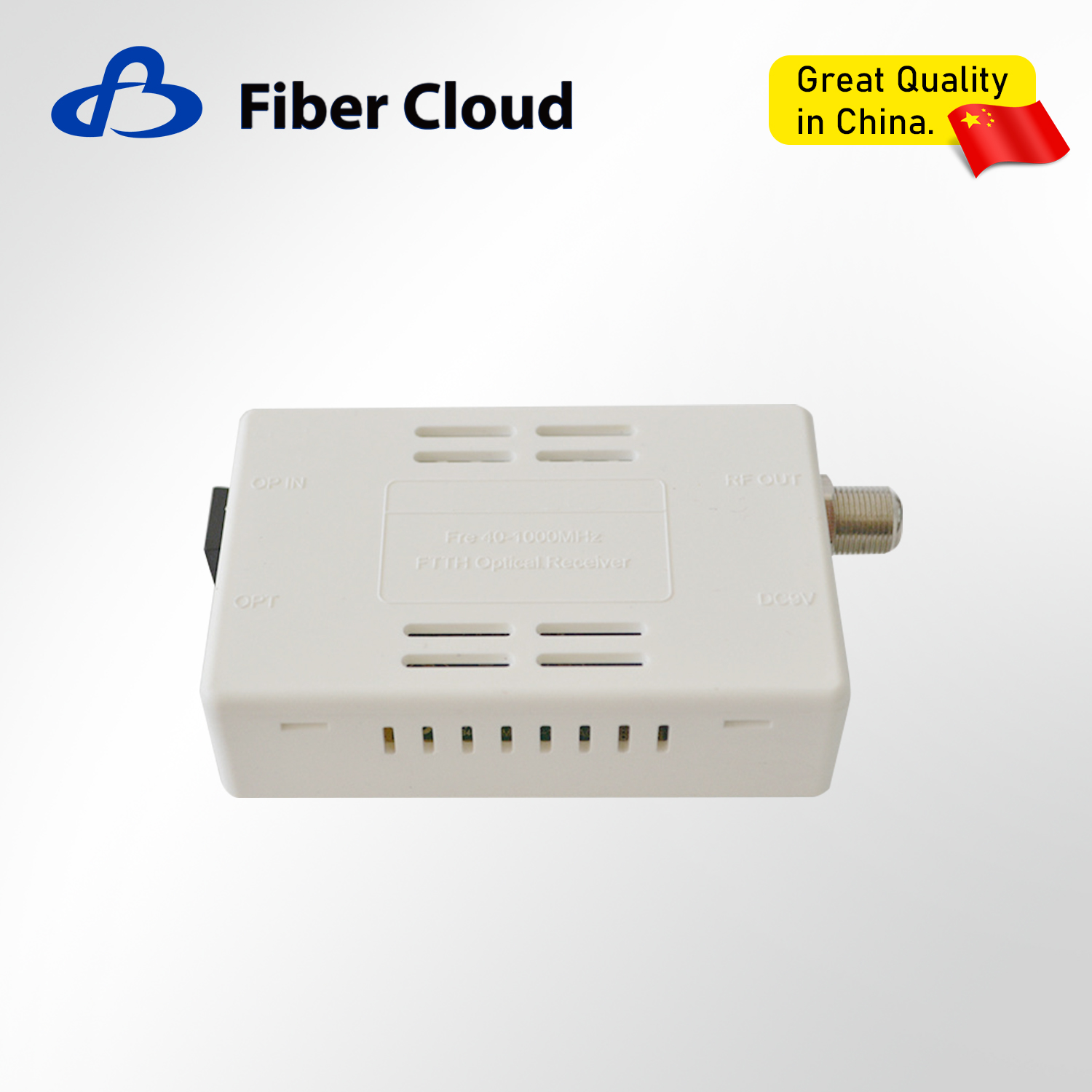

Nó passivo do mini receptor interno da fibra ótica EDFA para a aplicação de FTTH

Compartilhe para:

Nó passivo do mini receptor interno da fibra ótica EDFA para a aplicação de FTTH

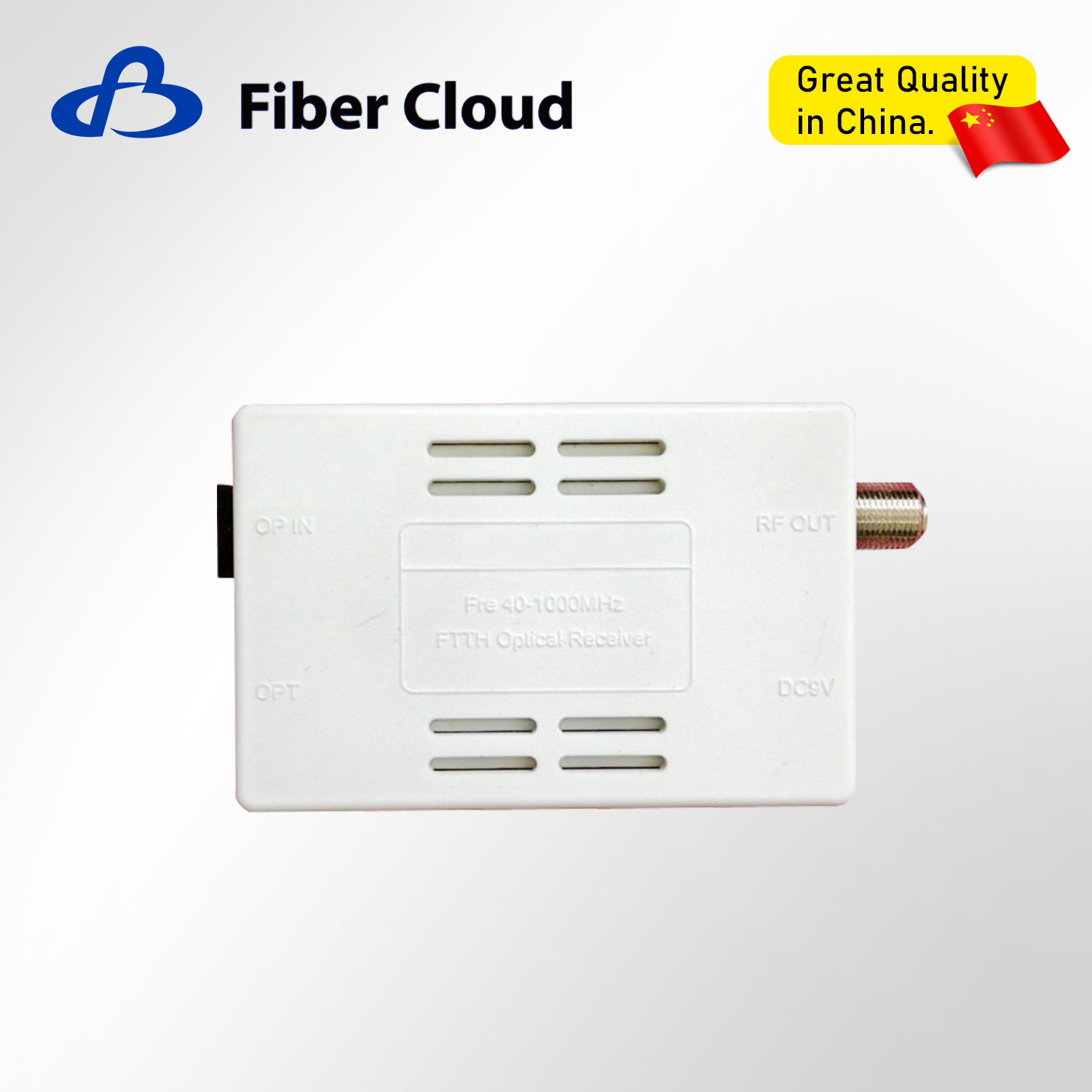

O Nó Passivo Mini Receptor Interno é um dispositivo compacto e sem alimentação que combina um divisor óptico passivo com um elemento receptor integrado. Ele foi projetado para encerrar um sinal óptico downstream, realizar um nível básico de conversão óptica para elétrica passivamente e fornecer uma saída de RF de baixo nível. Suas principais vantagens são a simplicidade, a falta de necessidade de alimentação externa, o formato pequeno e o baixo custo. Este dispositivo é normalmente usado em arquiteturas RFoG (RF over Glass) ponto a multiponto e em certas configurações de FTTH (Fiber-to-the-Home), geralmente localizadas nas instalações do cliente para fornecer uma interface de sinal básica para uma única unidade de assinante.

Características

Aumenta sinais ópticos fracos usando a tecnologia Amplificador de fibra dopada com érbio (EDFA) para transmissão de longa distância
Suporta banda de 1550nm, ideal para aplicações CATV e banda larga
Minimiza a distorção do sinal para manter a saída de vídeo/áudio de alta qualidade
Controle Automático de Potência (APC), estabiliza a potência de saída dinamicamente para evitar flutuações de sinal
Oferece até +20dBm ou superior para distribuição multiusuário
Instalação simples com conectores padrão SC/APC ou FC/APC
Formato pequeno com baixo consumo de energia para uso doméstico

Disponibilidade:



Pergunte Adicionar ao carrinho

Modelo:
FTTH-1200M-S

Descrição do produto

Especificações do produto

Parâmetro	Unidade	Especificações Técnicas
Parâmetros ópticos
Potência óptica recebida	dBm	-18 a +2
Perda de retorno óptico	dB	>45
Comprimento de onda óptico	nm	1100–1600
Tipo de conector óptico		FC/APC ou SC/APC (selecionável)
Tipo de conector óptico		FC/APC ou SC/APC (selecionável)
Desempenho do link
Relação portadora-ruído (C/N)	dB	≥50
Batida Tripla Composta (C/CTB)	dB	≥65
Segunda Ordem Composta (C/CSO)	dB	≥63
Parâmetros de RF
Faixa de frequência	MHz	45–1100
Planicidade na banda	dB	±0,5 (45–550 MHz); ±0,75 (550–750/862/1100 MHz)
Nível de saída sob controle AGC	dBμV	82 (±1 dBμV)
Gama AGC	dBm	-10 a 0
Compatibilidade		Rede GEPON
Compatibilidade		Rede GEPON
Indicador de potência óptica	Vermelho	<-9dBm
	Verde	>-9dBm
	Verde	>-9dBm
	Laranja	>+2dBm
	Laranja	>+2dBm
Tensão da fonte de alimentação	V	5V
MER (taxa de erro de modulação)
@ Entrada óptica -15 dBm	dB	>33
@ Entrada óptica -18 dBm	dB	>3
