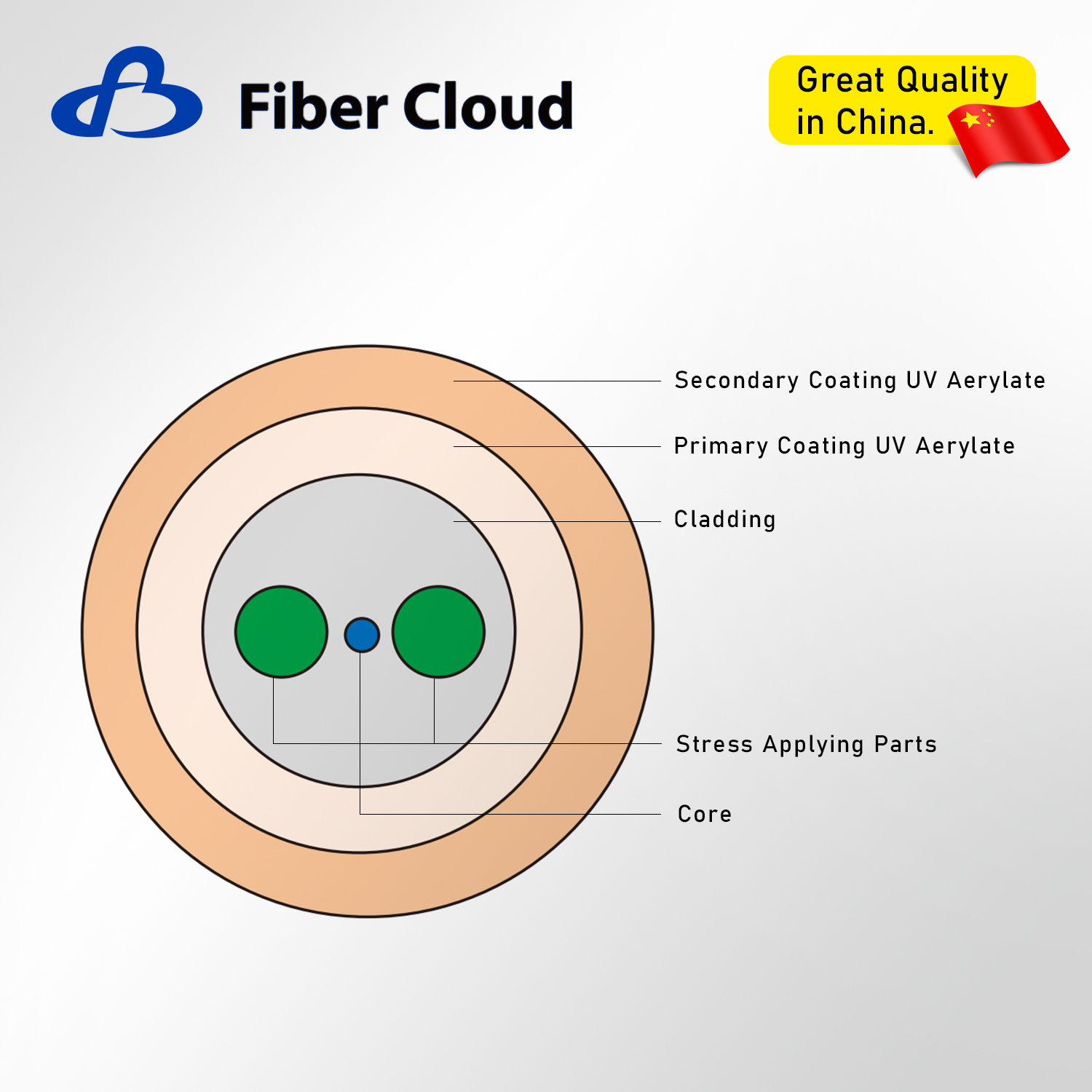

Волокно с сохранением поляризации типа ПАНДА для обмоток оптоволоконных гироскопов

Диаметр 40/50 мкм. Работа на длине волны 1310/1550 нм. Чрезвычайно тонкое PM-волокно типа PANDA.

Волокно сверхтонкого диаметра, сохраняющее поляризацию, типа Panda, используемое для намотки оптоволоконного гироскопа, в основном предназначено для обеспечения высокой точности, миниатюризации и низкой стоимости волоконно-оптических гироскопов. Мы разработали сохраняющее поляризацию волокно сверхтонкого диаметра типа Panda с внешним диаметром 80 микрон, отвечающее требованиям намотки различных колец небольшого размера. В частности, сохраняющее поляризацию волокно серии 50/80 совместимо с современным оборудованием для сварки и может нормально соединяться с волноводными волокнами 60/100.

Характеристики

Высокая стабильность партии
Отличная радиационная стойкость
Отличная устойчивость к изгибу
Широкий диапазон рабочих температур и хорошая стабильность при полной температуре.
Превосходная долгосрочная надежность

Размер:	8,8 км/ролл
Доступность:



Запросить Добавить в корзину

Описание продукта

Применение продукта

Волоконно-оптический гироскоп

Соединитель с плавким конусом, поддерживающий поляризацию

Устройство, чувствительное к поляризации

Оптоволоконный датчик поляризации

Технические характеристики продукта

Элемент	Единица	Индекс
Модель волокна	/	ПМ13Г-40-У08	ПМ13Г-50-У08	ПМ15Г-40-У08	ПМ15Г-50-У08
Оптические характеристики
Рабочая длина волны	нм	1310	1310	1550	1550
Длина волны отсечки	нм	1100～1290	1100～1290	1290～1520	1290～1520
Диаметр поля моды	мкм	5,5±1,0	5,5±1,0	6,0±1,0	6,0±1,0
Затухание	дБ/км	≤1,0	≤1,0	≤1,0	≤1,0
Длина доли	мм	≤2,5	≤2,5	≤3,0	≤3,0
Типичные перекрестные помехи	дБ	≤-23	≤-23	≤-23	≤-23
Геометрические характеристики
Диаметр оболочки	мкм	40,0±1,0	50,0±1,0	40,0±1,0	50,0±1,0
Концентричность ядра	мкм	≤1,0	≤0,5	≤1,0	≤0,5
Округлость оболочки	%	≤1,0	≤1,0	≤1,0	≤1,0
Тип покрытия	/	Двухслойная акриловая смола УФ-отверждения
Диаметр покрытия	мкм	82,0±3,0	82,0±3,0	82,0±3,0	82,0±3,0
Экологические и механические характеристики
Диапазон рабочих температур	℃	-50~+105	-50~+105	-50~+105	-50~+105
Экранирующее напряжение	тыс. фунтов на квадратный дюйм	100	100	100	100

Персонализированные сообщения

Диаметр покрытия оптического волокна можно настроить в соответствии с требованиями заказчика, а точность можно контролировать в пределах центрального значения ± 1 мкм.

В соответствии с требованиями заказчика мы можем предоставить индивидуальные волоконно-оптические изделия, сохраняющие поляризацию, или другие типы волоконно-оптических изделий, сохраняющих поляризацию.
