الخصائص البصرية

المعلمة / الخاصية	G.652.D	G.655	50/125 ميكرومتر	62.5/125 ميكرومتر
التوهين @ 850 نانومتر	-	-	.03.0 ديسيبل/كم	.03.0 ديسيبل/كم
التوهين @ 1300 نانومتر	-	-	.01.0 ديسيبل/كم	.01.0 ديسيبل/كم
التوهين @ 1310 نانومتر	.360.36 ديسيبل/كم	.40.40 ديسيبل/كم	-	-
التوهين عند 1550 نانومتر	.220.22 ديسيبل/كم	.230.23 ديسيبل/كم	-	-
عرض النطاق الترددي @ 850 نانومتر	-	-	≥500 ميغاهيرتز·كم	≥200 ميغاهيرتز·كم
عرض النطاق الترددي @ 1300 نانومتر	-	-	≥1000 ميغاهيرتز·كم	≥600 ميغاهيرتز·كم
تشتت وضع الاستقطاب (الألياف الفردية)	.20.20 ملاحظة/√كم	.20.20 ملاحظة/√كم	-	-
قيمة رابط التصميم (M=20, Q=0.01%)	.10.1 ملاحظة/√كم	.10.1 ملاحظة/√كم	-	-

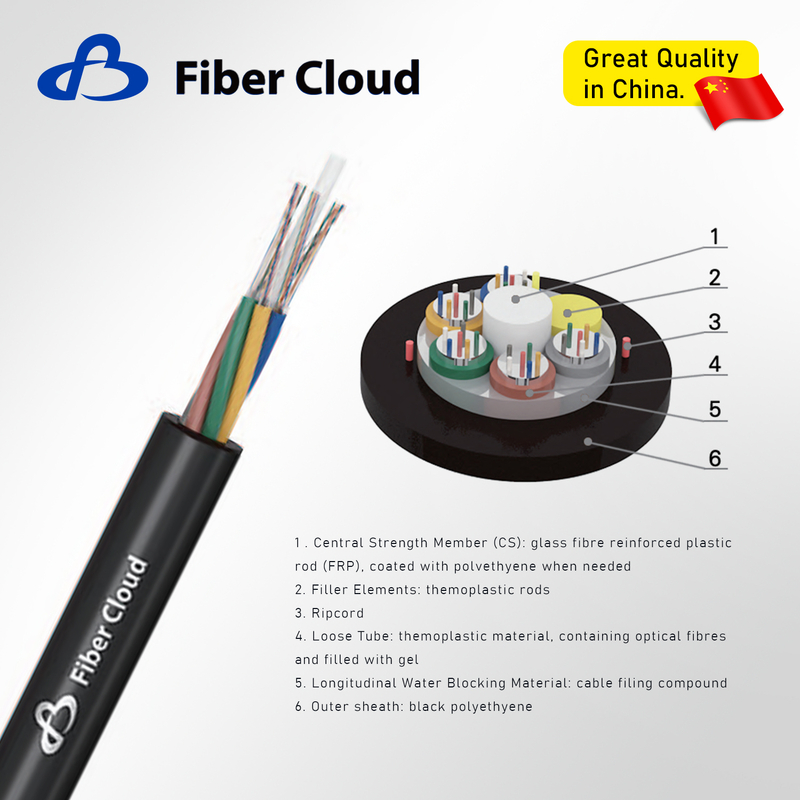

البيانات الفنية

غرض	محتويات	قيمة
	عدد الألياف	24	48	72	96	144	288
أنبوب فضفاض	عدد الأنابيب * الألياف لكل أنبوب	4*6	4*12	6*12	8*12	12*12	24*12
	القطر الخارجي (مم)	1.9	2.4
عضو القوة المركزية	مادة	فرب
	القطر (مم)	2.0	2.0	2.6	2.6	2.6	2.6
	قطر CSM المطلي (مم)	-	-		4.2	7.4	4.8
مادة مانعة للماء	مادة	مركب تعبئة الكابلات
غمد	سمك (مم)	الاسمي:1.8
قطر الكابل (مم) تقريبًا		9.8	10.2	11.1	13.2	16.4	18.8
وزن الكابل (كجم/كم) تقريبًا		80	90	105	150	220	270
نطاق درجة حرارة التشغيل (°C)		-10~+70
قوة الشد على المدى القصير / الطويل (N)		2000/600
مقاومة السحق على المدى القصير/الطويل (N/100mm)		1000/300

• يتم تحديد ترتيب الألوان للألياف والأنبوب في جدول تحديد الألوان.

• تتوفر أيضًا بنية أخرى وعدد الألياف وفقًا لمتطلبات العملاء.

الأداء الميكانيكية والبيئية الرئيسية

غرض	معيار الاختبار	القيمة المحددة	متطلبات
توتر	إيك 60794-1-2-E1	انظر البيانات الفنية	التوهين الإضافي ≥ 0.1 ديسيبل بعد الاختبار
معجب	إيك 60794-1-2-E3	انظر البيانات الفنية	التوهين الإضافي ≥ 0.1 ديسيبل بعد الاختبار
تأثير	إيك 60794-1-2-E4	R = 300 مم، 10 نيوتن متر واحد في 3 أماكن مختلفة	التوهين الإضافي ≥ 0.1 ديسيبل بعد الاختبار
الانحناء المتكرر	إيك 60794-1-2-E6	ص=20*د	التوهين الإضافي ≥ 0.1 ديسيبل بعد الاختبار
اختراق المياه	إيك 60794-1-2-F5	طول العينة = 3 م، ارتفاع الماء = 1 م، 24 ساعة	لا تسرب المياه
درجة حرارة ركوب الدراجات	إيك 60794-1-2-F1	-10 درجة مئوية ~ +70 درجة مئوية	تغيير التوهين: ≥ 0.05 ديسيبل/كم بعد الاختبار

• جميع القياسات البصرية عند 1550 نانومتر.
