Características ópticas
| Parámetro/Propiedad |
G.652.D |
G.655
|
50/125 µm |
62,5/125 µm |
| Atenuación a 850 nm |
- |
- |
≤3,0 dB/km |
≤3,0 dB/km |
| Atenuación a 1300 nm |
- |
- |
≤1,0 dB/km |
≤1,0 dB/km |
| Atenuación a 1310 nm |
≤0,36dB/km |
≤0,40dB/km |
- |
- |
| Atenuación a 1550 nm |
≤0,22dB/km |
≤0,23dB/km |
- |
- |
| Ancho de banda @ 850 nm |
- |
- |
≥500MHz·km |
≥200MHz·km |
| Ancho de banda @ 1300 nm |
- |
- |
≥1000MHz·km |
≥600MHz·km |
| Dispersión del modo de polarización (fibra individual) |
≤0,20 ps/√km |
≤0,20 ps/√km |
- |
- |
| Valor del enlace de diseño (M=20, Q=0,01%) |
≤0,1 ps/√km |
≤0,1 ps/√km |
- |
- |

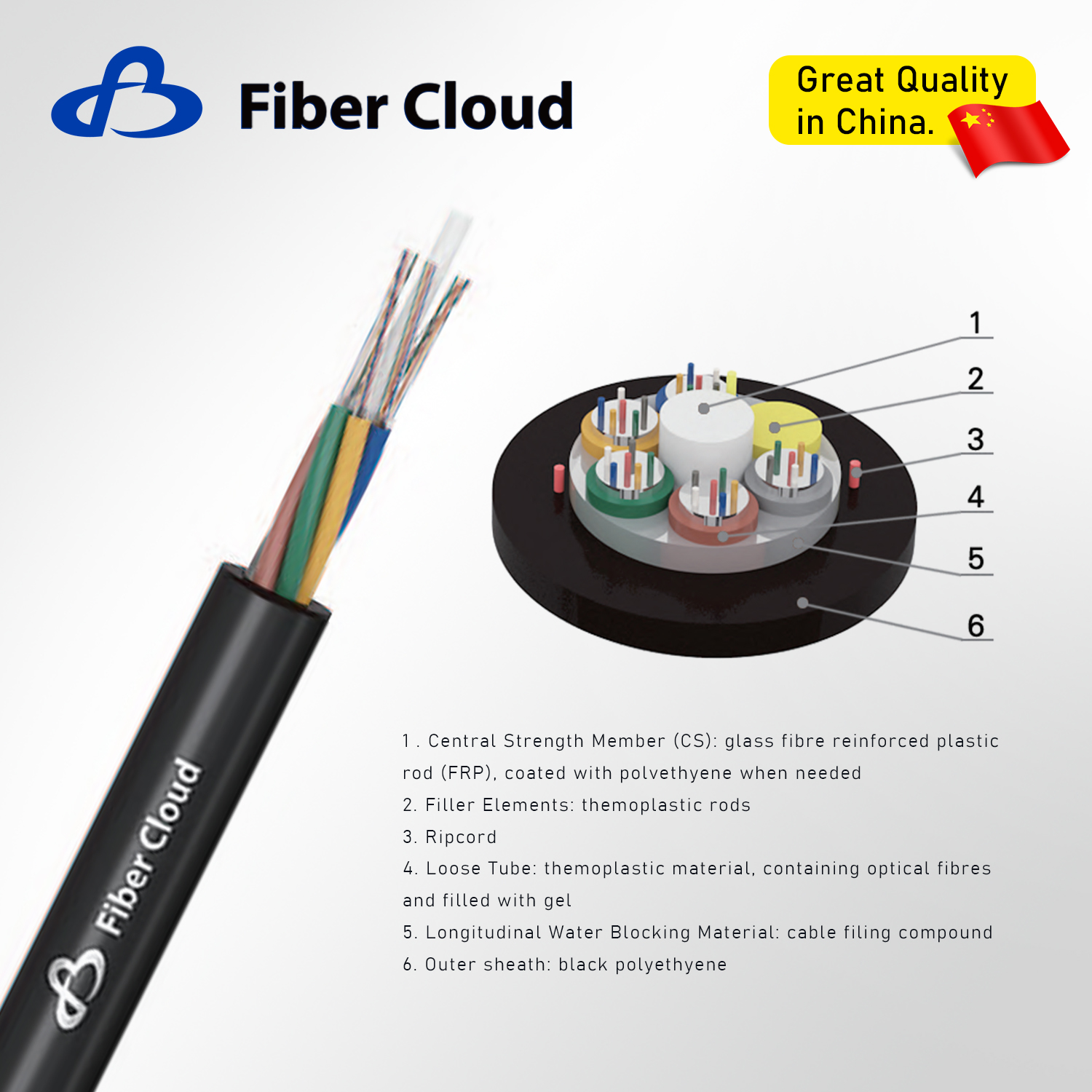

Datos técnicos
| Artículo |
Contenido |
Valor |
| Recuento de fibras |
24 |
48 |
72 |
96 |
144 |
288 |
| Tubo suelto |
No. de tubos*fibras por tubo |
4*6 |
4*12 |
6*12 |
8*12 |
12*12 |
24*12 |
| Diámetro exterior (mm) |
1.9 |
2.4 |
| Miembro de fuerza central |
Material |
FRP |
| Diámetro (mm) |
2.0 |
2.0 |
2.6 |
2.6 |
2.6 |
2.6 |
| Diámetro CSM recubierto (mm) |
- |
- |
|
4.2 |
7.4 |
4.8 |
| Material bloqueador de agua |
Material |
Compuesto de relleno de cables |
| Vaina |
Espesor (mm) |
Nominal: 1,8 |
| Diámetro del cable (mm) Aprox. |
9.8 |
10.2 |
11.1 |
13.2 |
16.4 |
18.8 |
| Peso del cable (kg/km)Aprox. |
80 |
90 |
105 |
150 |
220 |
270 |
| Rango de temperatura de funcionamiento (℃) |
-10~+70 |
| Resistencia a la tracción a corto/largo plazo (N) |
2000/600 |
| Resistencia al aplastamiento a corto/largo plazo (N/100 mm) |
1000/300 |
Principales Prestaciones Mecánicas y Ambientales
| Artículo |
Estándar de prueba |
Valor especificado |
Requisitos |
| Tensión |
CEI 60794-1-2-E1 |
Ver datos técnicos |
Atenuación adicional ≤ 0,1 dB después de la prueba |
| Aplastar |
CEI 60794-1-2-E3 |
Ver datos técnicos |
Atenuación adicional ≤ 0,1 dB después de la prueba |
| Impacto |
CEI 60794-1-2-E4 |
R=300mm, 10Nm uno en 3 lugares diferentes |
Atenuación adicional ≤ 0,1 dB después de la prueba |
| Doblado repetido |
CEI 60794-1-2-E6 |
R=20*D |
Atenuación adicional ≤ 0,1 dB después de la prueba |
| Penetración de agua |
CEI 60794-1-2-F5 |
Longitud de la muestra = 3 m, altura del agua = 1 m, 24 horas |
Sin fugas de agua |
| Ciclos de temperatura |
CEI 60794-1-2-F1 |
-10°C~+70°C |
Cambio de atenuación: ≤ 0,05 dB/km después de la prueba |
Embalaje y longitud del carrete
Bidón estándar de madera con protección.
Longitud estándar del carrete: 2/3 km/carrete, también hay otras longitudes disponibles.
