Волокно с квадратным сердечником диаметром 250/400/500/740/1100 мкм

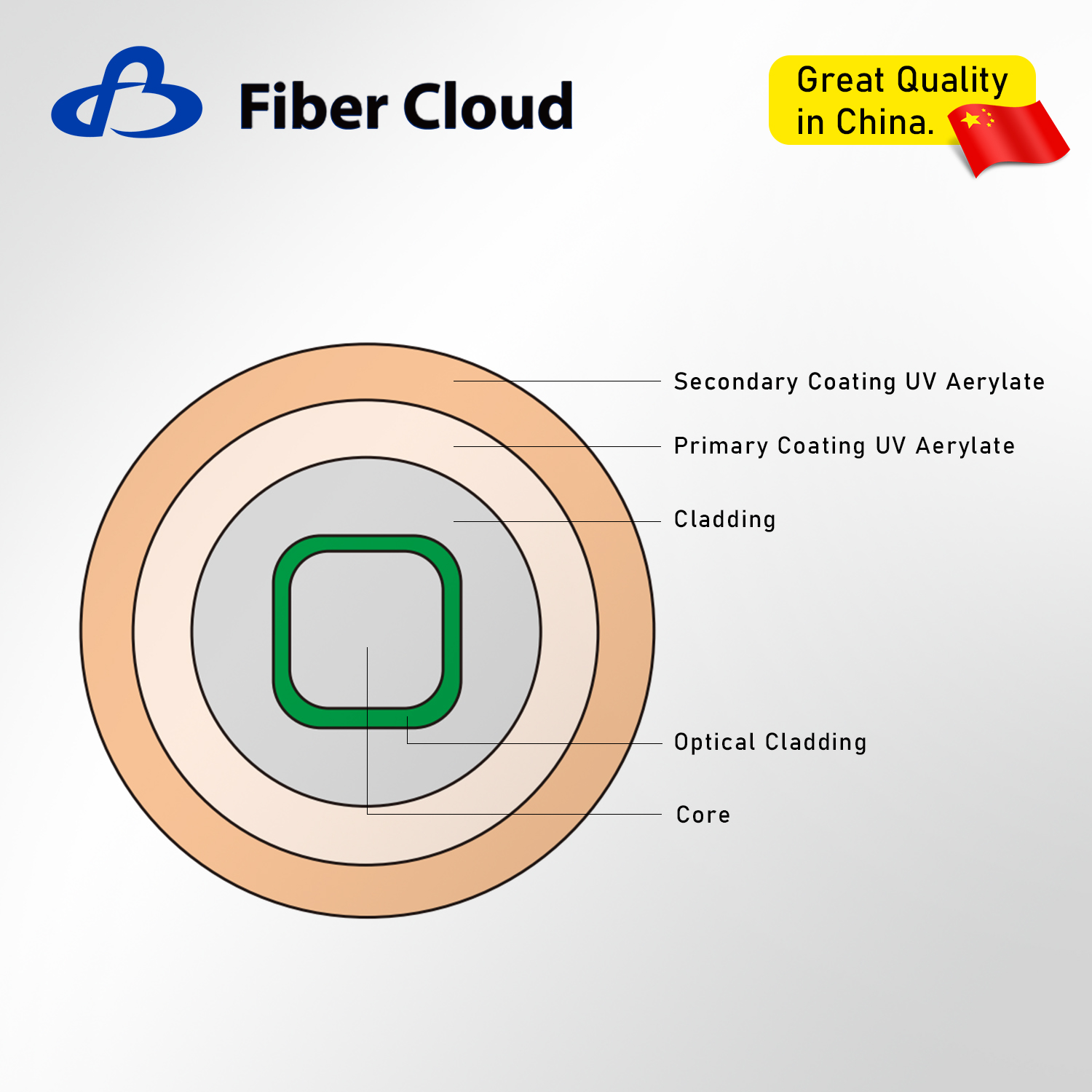

Волокно с квадратным сердечником — это специально разработанное волокно для передачи лазерной энергии с большим сердечником, которое в основном используется в передаче мощного лазера, гомогенизации, визуализации, спектроскопии и других областях. Его структура состоит из квадратного ядра из синтетического кварца высокой чистоты, кварцевой оболочки, легированной фтором, и покрытия. Типичные значения числовой апертуры для сердцевины и оболочки составляют 0,12 и 0,22 соответственно. Волокно с квадратным сердечником значительно повышает эффективность связи с полупроводниковыми лазерами и обеспечивает превосходные возможности гомогенизации и формирования пятен, что делает его особенно выгодным при лазерной очистке и формировании луча.

Характеристики

Отличная геометрическая однородность
Высокий порог урона
Равномерное распределение интенсивности поля моды

Размер:	8,8 км/ролл
Доступность:



Запросить Добавить в корзину

Описание продукта

Применение продукта

Компоненты объединения лазерного луча
Лазерная связь

Гомогенизация луча
Лазерная очистка

Технические характеристики продукта

Элемент	Единица	Индекс
Модель продукта	/	СКФ50-12-250Л	СКФ100-12-500Л	СКФ200-12-400Л	СКФ400-12-740Л	СКФ600-12-1100Л
Оптические характеристики
Числовая апертура	/	0,12±0,02	0,12±0,02	0,12±0,02	0,12±0,02	0,12±0,02
Затухание при 1064 нм	дБ/км	≤17,0	≤17,0	≤17,0	≤17,0	≤17,0
Структура показателя преломления	/	Тип ступенчатого индекса
Геометрические характеристики
Длина основной стороны	мкм	50,0±3,0	100,0±5,0	200,0±6,0	400,0±8,0	600,0±10,0
Диаметр оболочки	мкм	250,0±5,0	500,0±10,0	400,0±10,0	740,0±10,0	1100,0±20,0
Диаметр покрытия	мкм	400,0±10,0	630,0±10,0	540,0±10,0	910,0±10,0	1300,0±30,0
Основной материал	/	Чистый кварц
Материал внутреннего покрытия	1	Покрытие с низким показателем преломления
Материал внешнего покрытия	/	Акриловая смола
Механические свойства
Скрининговая сила	тыс. фунтов на квадратный дюйм	100	100	100	100	100

Элемент	Единица	Индекс
Модель продукта	/	СКФ50-22-250Л	СКФ100-22-500Л	СКФ200-22-400Л	СКФ400-22-740Л	СКФ600-22-1100Л
Оптические характеристики
Числовая апертура	/	0,22±0,02	0,22±0,02	0,22±0,02	0,22±0,02	0,22±0,02
Затухание при 1064 нм	дБ/км	≤17,0	≤17,0	≤17,0	≤17,0	≤17,0
Структура показателя преломления	/	Тип ступенчатого индекса
Геометрические характеристики
Длина основной стороны	мкм	50,0±3,0	100,0±5,0	200,0±6,0	400,0±8,0	600,0±10,0
Диаметр оболочки	мкм	250,0±5,0	500,0±10,0	400,0±10,0	740,0±10,0	1100,0±20,0
Диаметр покрытия	мкм	400,0±10,0	630,0±10,0	540,0±10,0	910,0±10,0	1300,0±30,0
Основной материал	/	Чистый кварц
Материал внутреннего покрытия	1	Покрытие с низким показателем преломления
Материал внешнего покрытия	/	Акриловая смола
Механические свойства
Скрининговая сила	тыс. фунтов на квадратный дюйм	100	100	100	100	100

Индивидуальная информация

Рабочая длина волны, диаметр поля моды, длина биения, геометрические размеры, материал покрытия, интенсивность экранирования и другие показатели могут быть настроены в соответствии с требованиями заказчика.
