Fibra de núcleo quadrado de 250/400/500/740/1100µm de diâmetro

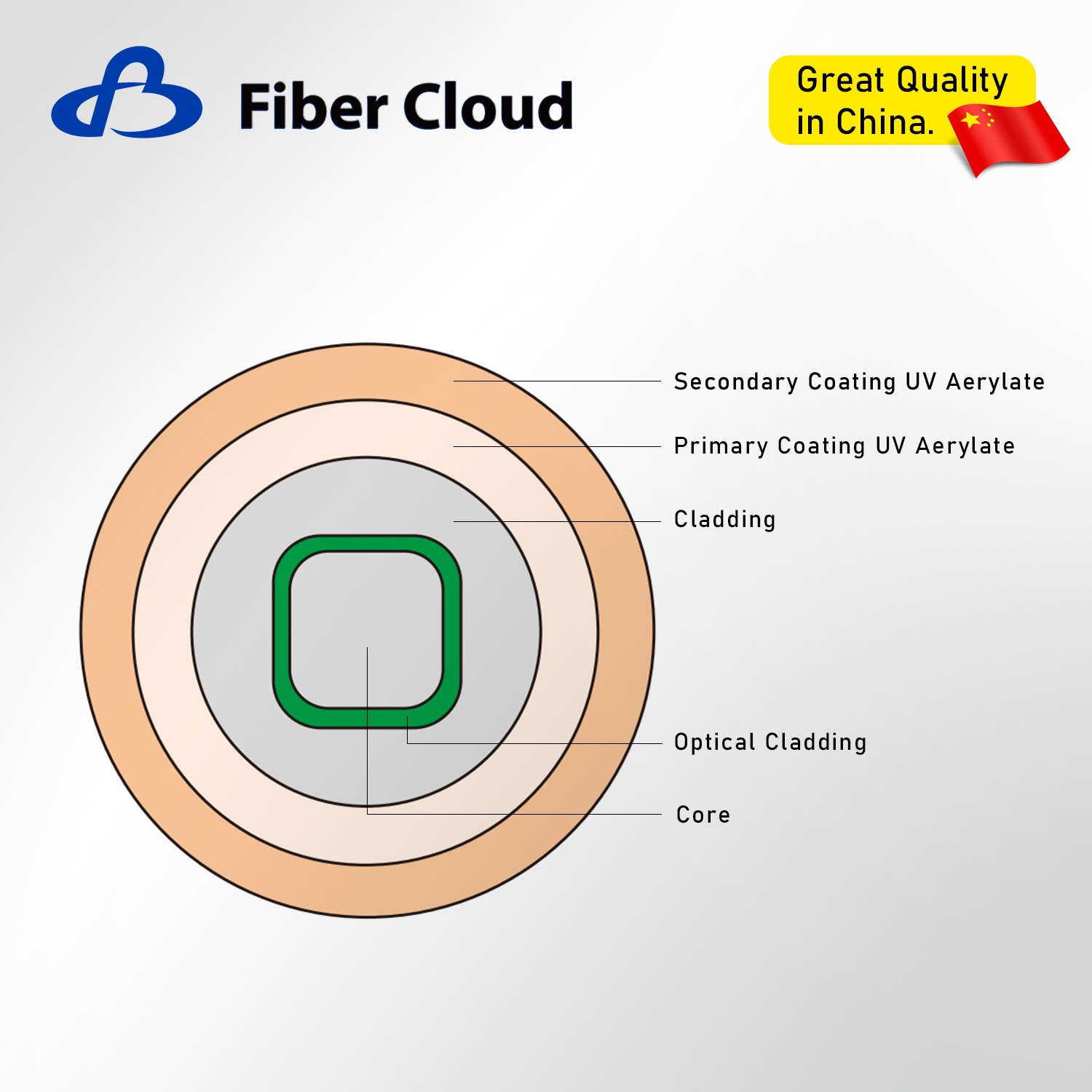

A fibra de núcleo quadrado é uma fibra de transmissão de energia a laser de núcleo grande especialmente projetada, usada principalmente em transmissão de laser de alta potência, homogeneização, imagem, espectroscopia e outros campos. Sua estrutura consiste em um núcleo quadrado de quartzo sintético de alta pureza, um revestimento de quartzo dopado com flúor e um revestimento. Os valores típicos de NA para o núcleo e o revestimento são 0,12 e 0,22, respectivamente. A fibra de núcleo quadrado melhora significativamente a eficiência do acoplamento com lasers semicondutores e oferece excelentes capacidades de homogeneização e modelagem de pontos, tornando-a particularmente vantajosa na limpeza a laser e na modelagem de feixes.

Características

Excelente uniformidade geométrica
Alto limite de dano
Distribuição de intensidade de campo de modo uniforme

Tamanho:	8,8KM/ROLO
Disponibilidade:



Pergunte Adicionar ao carrinho

Descrição do produto

Aplicação do produto

Componentes de combinação de feixe de laser
Acoplamento de laser

Homogeneização do feixe
Limpeza a laser

Especificações do produto

Item	Unidade	Índice
Modelo de produto	/	SCF50-12-250L	SCF100-12-500L	SCF200-12-400L	SCF400-12-740L	SCF600-12-1100L
Características ópticas
Abertura Numérica	/	0,12±0,02	0,12±0,02	0,12±0,02	0,12±0,02	0,12±0,02
Atenuação @1064nm	dB/km	≤17,0	≤17,0	≤17,0	≤17,0	≤17,0
Estrutura do índice de refração	/	Tipo de índice de etapas
Características geométricas
Comprimento lateral do núcleo	μm	50,0±3,0	100,0±5,0	200,0±6,0	400,0±8,0	600,0±10,0
Diâmetro do revestimento	μm	250,0±5,0	500,0±10,0	400,0±10,0	740,0±10,0	1100,0±20,0
Diâmetro do revestimento	μm	400,0±10,0	630,0±10,0	540,0±10,0	910,0±10,0	1300,0±30,0
Material principal	/	Quartzo puro
Material de revestimento interno	1	Revestimento de baixo índice de refração
Material de revestimento externo	/	Resina acrílica
Propriedades mecânicas
Força de triagem	kpsi	100	100	100	100	100

Item	Unidade	Índice
Modelo de produto	/	SCF50-22-250L	SCF100-22-500L	SCF200-22-400L	SCF400-22-740L	SCF600-22-1100L
Características ópticas
Abertura Numérica	/	0,22±0,02	0,22±0,02	0,22±0,02	0,22±0,02	0,22±0,02
Atenuação @1064nm	dB/km	≤17,0	≤17,0	≤17,0	≤17,0	≤17,0
Estrutura do índice de refração	/	Tipo de índice de etapas
Características geométricas
Comprimento lateral do núcleo	μm	50,0±3,0	100,0±5,0	200,0±6,0	400,0±8,0	600,0±10,0
Diâmetro do revestimento	μm	250,0±5,0	500,0±10,0	400,0±10,0	740,0±10,0	1100,0±20,0
Diâmetro do revestimento	μm	400,0±10,0	630,0±10,0	540,0±10,0	910,0±10,0	1300,0±30,0
Material principal	/	Quartzo puro
Material de revestimento interno	1	Revestimento de baixo índice de refração
Material de revestimento externo	/	Resina acrílica
Propriedades mecânicas
Força de triagem	kpsi	100	100	100	100	100

Informações personalizadas

O comprimento de onda operacional, o diâmetro do campo de modo, o comprimento do batimento, as dimensões geométricas, o material de revestimento, a intensidade da triagem e outros indicadores podem ser personalizados de acordo com as necessidades do cliente.
