Многомодовое оптоволокно 50/125 мкм (OM3/OM4)

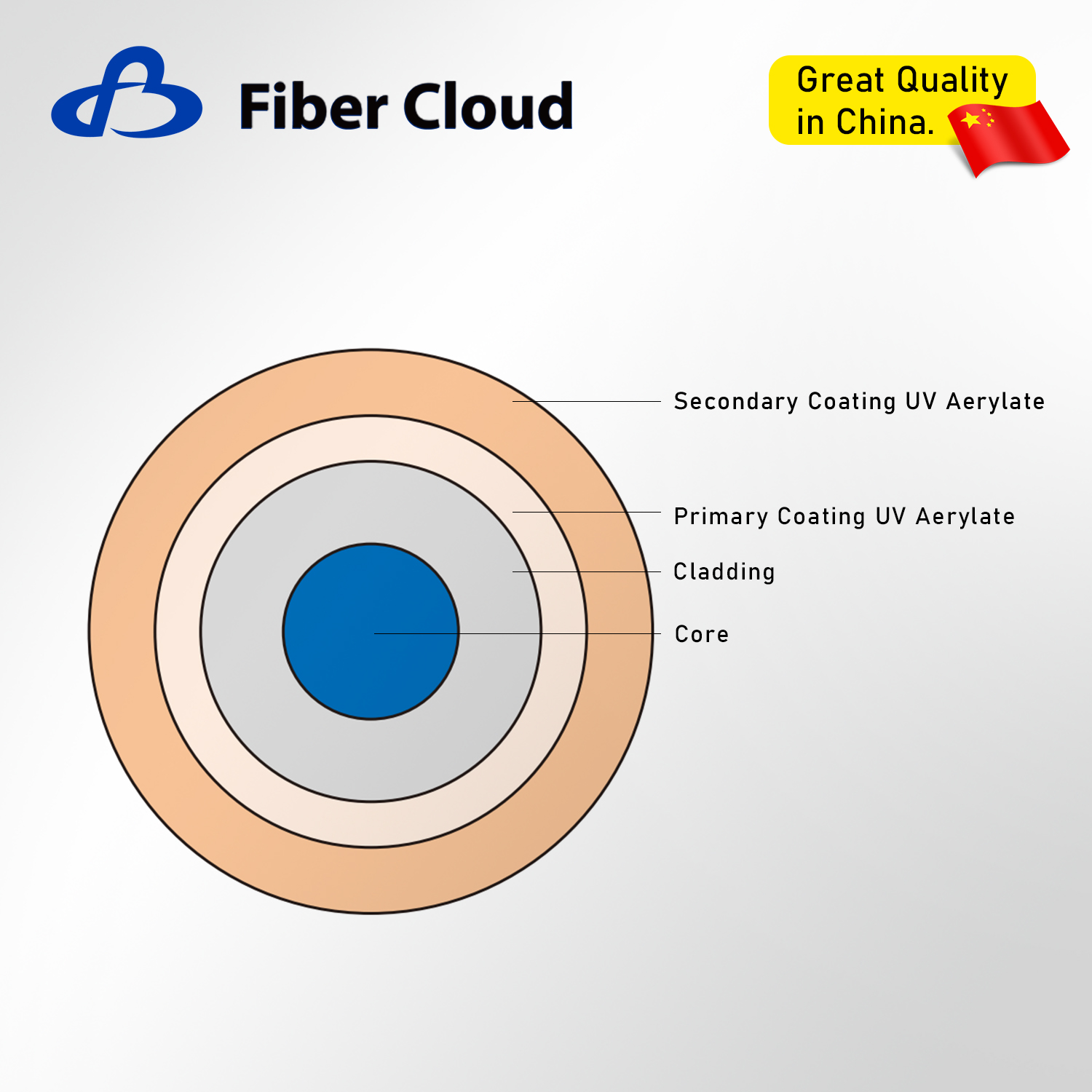

Многомодовое оптоволокно Fibercloud OM3/OM4 (50/125 мкм) соответствует спецификациям IEC60793-2-10 или превосходит их. Его поперечная структура стабильна и повторяема, что делает его специально разработанным для высокоскоростных локальных сетей (LAN) и подходящим для сетей Gigabit Ethernet (1, 10, 40, 100 и 400 Гбит/с). Многомодовое оптическое волокно OM3/OM4 от Fibercloud оптимизировано для 850-нм VCSEL, обеспечивая оптимальную полосу пропускания на длине волны 850 нм и превосходные характеристики передачи при использовании VCSEL-лазеров в качестве источника света. В этой серии заготовок оптического волокна используется процесс химического осаждения из паровой фазы, что приводит к низкому содержанию гидроксилов и превосходной оптической однородности. Двухслойное акриловое покрытие волокна, отверждаемое УФ-излучением, обеспечивает низкие потери на изгиб, высокую прочность на разрыв и долговременную усталостную прочность.

Характеристики

Оптимизирован для 850-нм VCSEL
Высокая пропускная способность, низкая задержка дифференциального режима
Совместимость с обычным волокном OM2 и OM3.

Размер:	8,8 км/ролл
Доступность:



Запросить Добавить в корзину

Описание продукта

Применение продукта

Центры обработки данных
Ethernet 1, 10, 40, 100 и 400 Гбит/с
Высокопроизводительные вычислительные центры
Различные типы оптоволоконных кабелей

Технические характеристики продукта

Элемент	Единица	Состояние	Индекс
Геометрические характеристики
Затухание	дБкм	850 нм	≤2,5
Затухание	дБкм	1300 нм	≤0,8
Полная пропускная способность впрыска	МГц ·км	850 нм	≥1500/≥3500
Полная пропускная способность впрыска	МГц ·км	1300 нм	≥500/≥500
Эффективная полоса пропускания режима	МГц ·км	850 нм	≥2000/≥4700
Числовая апертура	/	/	0,20±0,015
МДД	Соответствует спецификациям IEC60793-2-10 или превосходит их.
Эффективный групповой показатель преломления (Neff)	/	850 нм	1.4573
Эффективный групповой показатель преломления (Neff)	/	1300 нм	1.4571
Длина волны нулевой дисперсии (λ0)	нм	/	1295-1340 гг.
Наклон нулевой дисперсии (SO)	пс/(нм².км)	1295≤λO≤1310нм	≤0,105
Наклон нулевой дисперсии (SO)	пс/(нм².км)	1310≤λ0≤1340нм	≤0,000375(1590-λ0)
Локальный разрыв	дБ	1300 нм	≤0,1
Оптические характеристики
Диаметр сердечника	мкм	/	50,0±2,5
Основная некруглость	%	/	≤5,0
Диаметр оболочки	мкм	/	125,0±1,0
Некруглость облицовки	%	/	≤1,0
Концентричность ядра/оболочки	мкм	/	≤1,5
Диаметр покрытия	мкм	/	245±7
Концентричность покрытия/оболочки	мкм	/	≤10,0
Длина волокна	км	1	1,1~8,8
Экологические характеристики (850 нм и 1300 нм)
Дополнительное затухание при циклическом изменении температуры	дБкм	-60℃~+85℃	≤0,10
Дополнительное ослабление при погружении в воду	дБкм	23℃±2℃, 30 дней	≤0,10
Дополнительное ослабление влажного тепла	дБкм	85℃,85%Относительная влажность 30 дней	≤0,10
Дополнительное ослабление старения при сухом тепле	дБкм	85℃,30 дней	≤0,10
Механические свойства
Сила скрининга	тыс. фунтов на квадратный дюйм	/	100
Макробенд 100 витков R37,5мм	дБ	850 нм	≤0,50
Макробенд 100 витков R37,5мм	дБ	1300 нм	≤0,50
Макробенд 2 витка R 15мм	дБ	850 нм	≤0,50
Макробенд 2 витка R 15мм	дБ	1300 нм	≤1,0
Прочность покрытия на отслаивание	Н	Среднее значение	1,0-5,0
Прочность покрытия на отслаивание	Н	Пиковое значение	1,3-8,9
Параметры динамической усталости	/	/	≥20
