Fibre optique multimode 50/125µm (OM3/OM4)

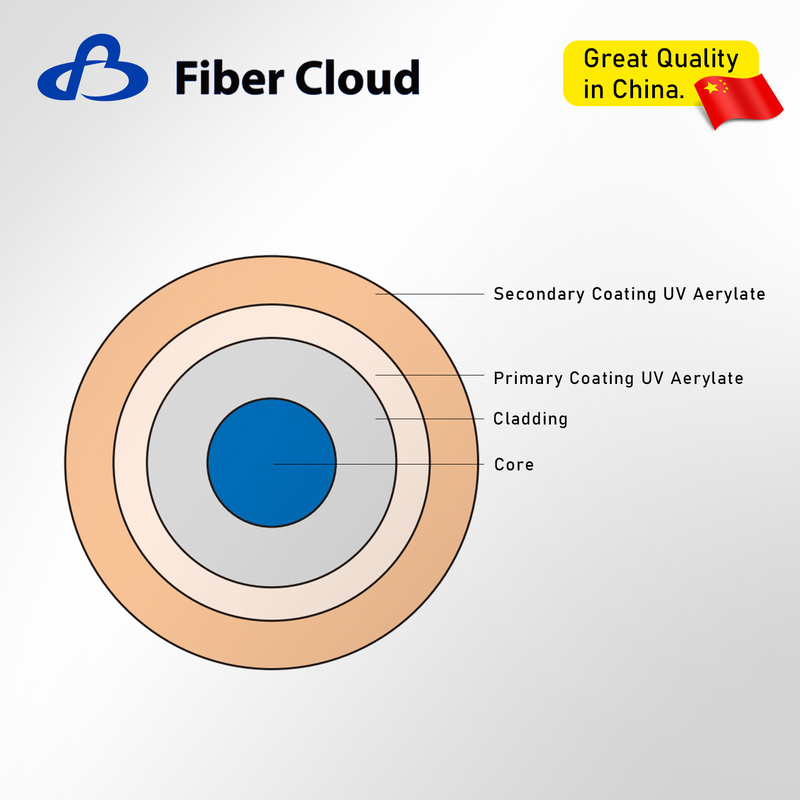

La fibre optique multimode OM3/OM4 (50/125 µm) de Fibercloud respecte ou dépasse les spécifications IEC60793-2-10. Sa structure transversale est stable et reproductible, ce qui la rend spécialement conçue pour les réseaux locaux (LAN) à haut débit et adaptée aux réseaux Gigabit Ethernet (1, 10, 40, 100 et 400 Gb/s). La fibre optique multimode OM3/OM4 de Fibercloud est optimisée pour les VCSEL de 850 nm, garantissant une bande passante optimale à la longueur d'onde de 850 nm et des performances de transmission supérieures lors de l'utilisation de lasers VCSEL comme source de lumière. Cette série de préformes de fibres optiques utilise un processus de dépôt chimique en phase vapeur dans le tube, ce qui entraîne une faible teneur en hydroxyle et une excellente uniformité optique. Le revêtement acrylique double couche durcissable aux UV de la fibre offre une faible perte de flexion, une résistance à la traction élevée et une résistance à la fatigue à long terme.

Caractéristiques

Optimisé pour les VCSEL 850 nm
Bande passante élevée, faible délai de mode différentiel
Compatible avec la fibre conventionnelle OM2 et OM3

Taille:	8,8 km/rouleau
Disponibilité:



Renseigner Ajouter au panier

Description du produit

Application du produit

Centres de données
Ethernet 1, 10, 40, 100 et 400 Gb/s
Centres de calcul hautes performances
Différents types de câbles à fibres optiques

Spécifications du produit

Article	Unité	Condition	Indice
Caractéristiques géométriques
Atténuation	dBkm	850 nm	≤2,5
Atténuation	dBkm	1300 nm	≤0,8
Bande passante d'injection complète	MHz·km	850 nm	≥1500/≥3500
Bande passante d'injection complète	MHz·km	1300 nm	≥500/≥500
Bande passante en mode efficace	MHz·km	850 nm	≥2000/≥4700
Ouverture numérique	/	/	0,20 ± 0,015
DMD	Satisfait ou dépasse les spécifications IEC60793-2-10
Indice de réfraction de groupe effectif (Neff)	/	850 nm	1.4573
Indice de réfraction de groupe effectif (Neff)	/	1300 nm	1.4571
Longueur d'onde de dispersion nulle (λ0)	nm	/	1295-1340
Pente de dispersion nulle (SO)	ps/(nm².km)	1295≤λO≤1310nm	≤0,105
Pente de dispersion nulle (SO)	ps/(nm².km)	1310≤λ0≤1340nm	≤0,000375(1590-λ0)
Discontinuité locale	dB	1300 nm	≤0,1
Caractéristiques optiques
Diamètre du noyau	µm	/	50,0 ± 2,5
Non-circularité du noyau	%	/	≤5,0
Diamètre du bardage	µm	/	125,0 ± 1,0
Non-circularité du revêtement	%	/	≤1,0
Concentricité noyau/gaine	µm	/	≤1,5
Diamètre du revêtement	µm	/	245 ± 7
Concentricité revêtement/bardage	µm	/	≤10,0
Longueur des fibres	kilomètres	1	1,1 ~ 8,8
Caractéristiques environnementales (850 nm et 1 300 nm)
Atténuation supplémentaire du cycle de température	dBkm	-60 ℃ ~ + 85 ℃	≤0,10
Atténuation supplémentaire par immersion dans l'eau	dBkm	23 ℃ ± 2 ℃, 30 jours	≤0,10
Atténuation supplémentaire de la chaleur humide	dBkm	85 ℃, 85 % d'humidité relative 30 jours	≤0,10
Atténuation supplémentaire du vieillissement à la chaleur sèche	dBkm	85 ℃, 30 jours	≤0,10
Propriétés mécaniques
Force de dépistage	kpsi	/	100
Macrobend 100 tours R37.5mm	dB	850 nm	≤0,50
Macrobend 100 tours R37.5mm	dB	1300 nm	≤0,50
Macrobend 2 tours R 15mm	dB	850 nm	≤0,50
Macrobend 2 tours R 15mm	dB	1300 nm	≤1,0
Résistance au pelage du revêtement	N	Valeur moyenne	1,0-5,0
Résistance au pelage du revêtement	N	Valeur maximale	1.3-8.9
Paramètres de fatigue dynamique	/	/	≥20
