Características ópticas

Parámetro/Propiedad	G.652.D	G.655	50/125 µm	62,5/125 µm
Atenuación a 850 nm	-	-	≤3,0 dB/km	≤3,0 dB/km
Atenuación a 1300 nm	-	-	≤1,0 dB/km	≤1,0 dB/km
Atenuación a 1310 nm	≤0,36dB/km	≤0,40dB/km	-	-
Atenuación a 1550 nm	≤0,22dB/km	≤0,23dB/km	-	-
Ancho de banda @ 850 nm	-	-	≥500MHz·km	≥200MHz·km
Ancho de banda @ 1300 nm	-	-	≥1000MHz·km	≥600MHz·km
Dispersión del modo de polarización (fibra individual)	≤0,20 ps/√km	≤0,20 ps/√km	-	-
Valor del enlace de diseño (M=20, Q=0,01%)	≤0,1 ps/√km	≤0,1 ps/√km	-	-

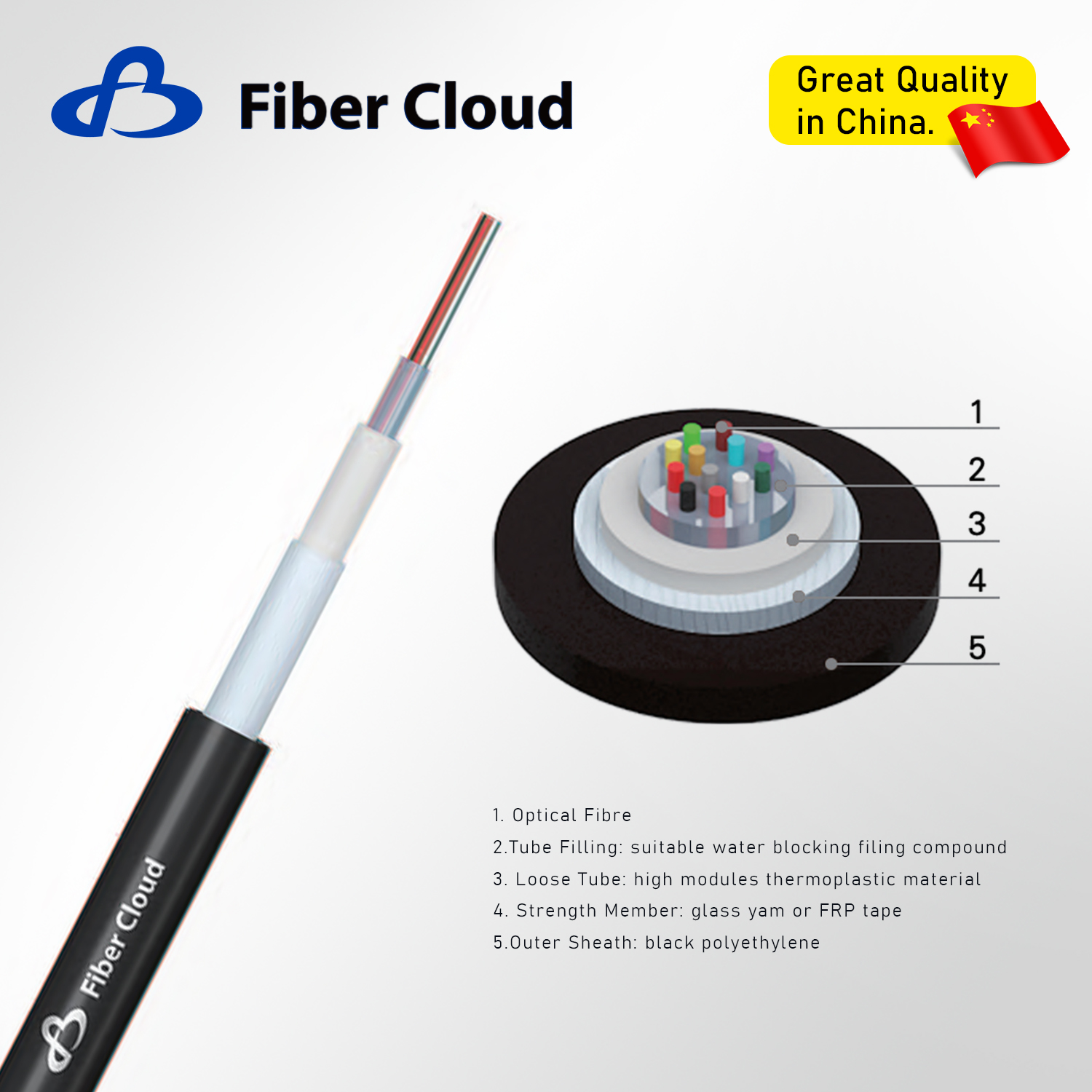

Datos técnicos

Artículo	Contenido	Valor
	Recuento de fibra	4	6	8	12	16	24
Tubo suelto	Número	1
	Diámetro exterior (mm)	3.0	3.0	3.0	3.0	3.2	3.2
Alambre de acero	Material	Hilo de fibra de vidrio o cinta FBP
Vaina	Espesor(mm)	Nominal: 1.2
Diámetro del cable (mm) Aprox.		6.7				7.0
Peso del cable (kg/km)Aprox.		36				43
Rango de temperatura de funcionamiento (℃)		-20~+70
Resistencia a la tracción a corto/largo plazo (N)		1000/300
Resistencia al aplastamiento a corto/largo plazo (N/100 mm)		1000/300

• La gama de colores de la fibra se especifica en la tabla de identificación de colores.

• También están disponibles otras estructuras y recuentos de fibras según los requisitos del cliente.

Principales Prestaciones Mecánicas y Ambientales

Artículo	Estándar de prueba	Valor especificado	Requisitos
Tensión	CEI 60794-1-2-E1	Ver datos técnicos	Atenuación adicional ≤ 0,1 dB después de la prueba
Aplastar	CEI 60794-1-2-E3	Ver datos técnicos	Atenuación adicional ≤ 0,1 dB después de la prueba
Impacto	CEI 60794-1-2-E4	R=300mm, 10Nm uno en 3 lugares diferentes	Atenuación adicional ≤ 0,1 dB después de la prueba
Doblado repetido	CEI 60794-1-2-E6	R=20*D	Atenuación adicional ≤ 0,1 dB después de la prueba
Penetración de agua	CEI 60794-1-2-F5	Longitud de la muestra = 3 m, altura del agua = 1 m 24 horas	Sin fugas de agua
Ciclos de temperatura	CEI 60794-1-2-F1	-40°C~+70°C	Cambio de atenuación: ≤ 0,05 dB/km después de la prueba

• Todas las medidas ópticas a 1550 nm.
