Caractéristiques optiques

Paramètre/Propriété	G.652.D	G.655	50/125μm	62,5/125 μm
Atténuation à 850 nm	-	-	≤3,0 dB/km	≤3,0 dB/km
Atténuation à 1 300 nm	-	-	≤1,0 dB/km	≤1,0 dB/km
Atténuation à 1310 nm	≤0,36 dB/km	≤0,40 dB/km	-	-
Atténuation à 1550 nm	≤0,22 dB/km	≤0,23 dB/km	-	-
Bande passante à 850 nm	-	-	≥500 MHz·km	≥200 MHz·km
Bande passante à 1 300 nm	-	-	≥1 000 MHz·km	≥600 MHz·km
Dispersion du mode de polarisation (fibre individuelle)	≤0,20 ch/√km	≤0,20 ch/√km	-	-
Valeur du lien de conception (M=20, Q=0,01 %)	≤0,1 ch/√km	≤0,1 ch/√km	-	-

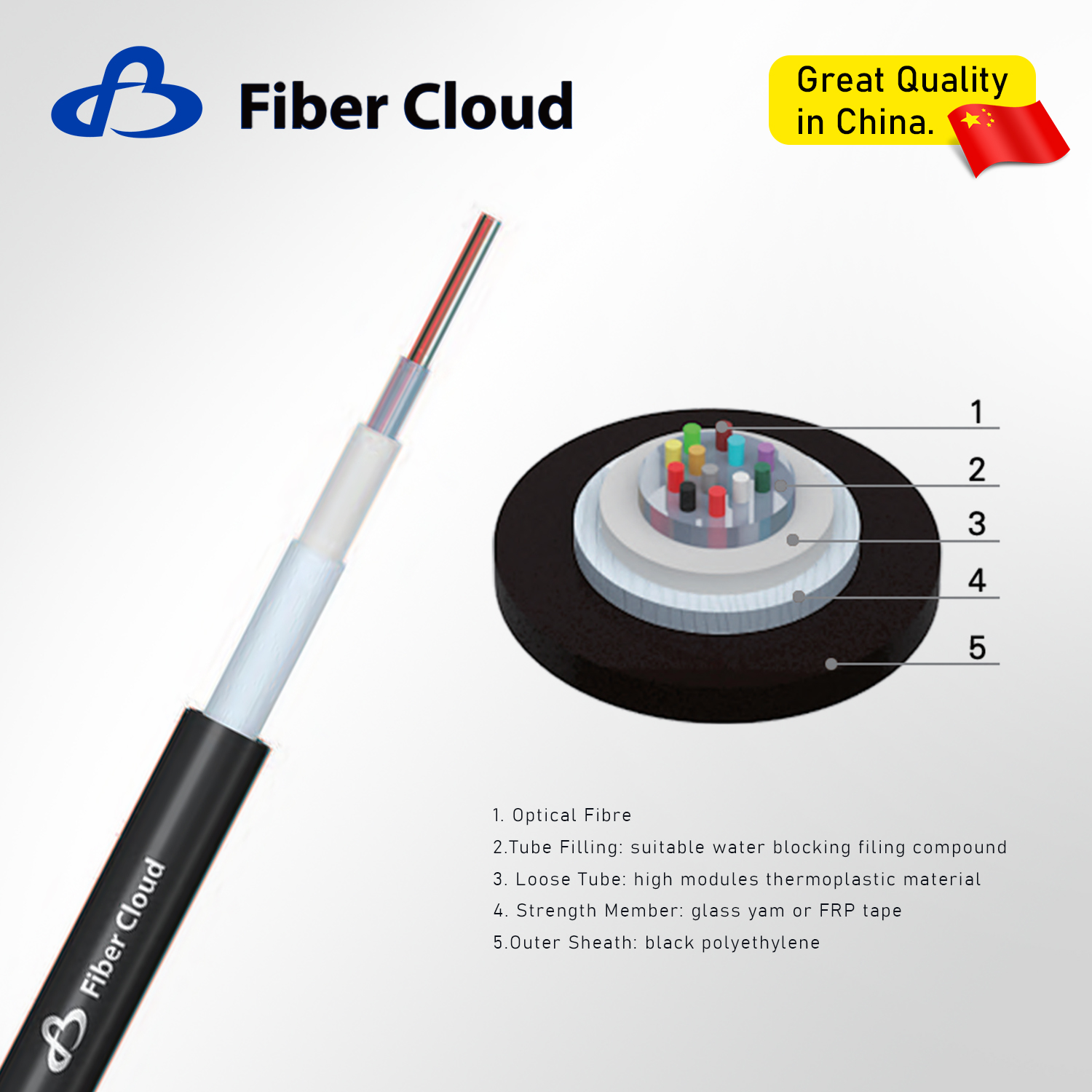

Données techniques

Article	Contenu	Valeur
	Nombre de fibres	4	6	8	12	16	24
Tube lâche	Nombre	1
	Diamètre extérieur (mm)	3.0	3.0	3.0	3.0	3.2	3.2
Fil d'acier	Matériel	Fil de fibre de verre ou ruban FBP
Gaine	Épaisseur (mm)	Nominal:1.2
Diamètre du câble (mm) environ		6.7				7.0
Poids du câble (kg/km) environ		36				43
Plage de température de fonctionnement (℃)		-20~+70
Résistance à la traction à court/long terme (N)		1000/300
Résistance à l'écrasement à court/long terme (N/100 mm)		1000/300

• La gamme de couleurs de la fibre est spécifiée dans le tableau d'identification des couleurs

• D'autres structures et nombres de fibres sont également disponibles selon les exigences du client

Principales performances mécaniques et environnementales

Article	Norme d'essai	Valeur spécifiée	Exigences
Tension	CEI 60794-1-2-E1	Voir Données techniques	Atténuation supplémentaire ≤ 0,1 dB après test
Écraser	CEI 60794-1-2-E3	Voir Données techniques	Atténuation supplémentaire ≤ 0,1 dB après test
Impact	CEI 60794-1-2-E4	R=300mm, 10Nm un à 3 endroits différents	Atténuation supplémentaire ≤ 0,1 dB après test
Flexion répétée	CEI 60794-1-2-E6	R=20*D	Atténuation supplémentaire ≤ 0,1 dB après test
Pénétration de l'eau	CEI 60794-1-2-F5	Longueur de l'échantillon = 3 m, hauteur de l'eau = 1 m 24 heures	Aucune fuite d'eau
Cyclisme de température	CEI 60794-1-2-F1	-40°C~+70°C	Changement d'atténuation : ≤ 0,05 dB/km après test

• Toutes les mesures optiques à 1550 nm.
