Cable de fibra óptica híbrido óptico y eléctrico de tubo suelto (GDTA y GDTS)

Compartir con:

Cable de fibra óptica híbrido óptico y eléctrico trenzado de tubo suelto (GDTA y GDTS)

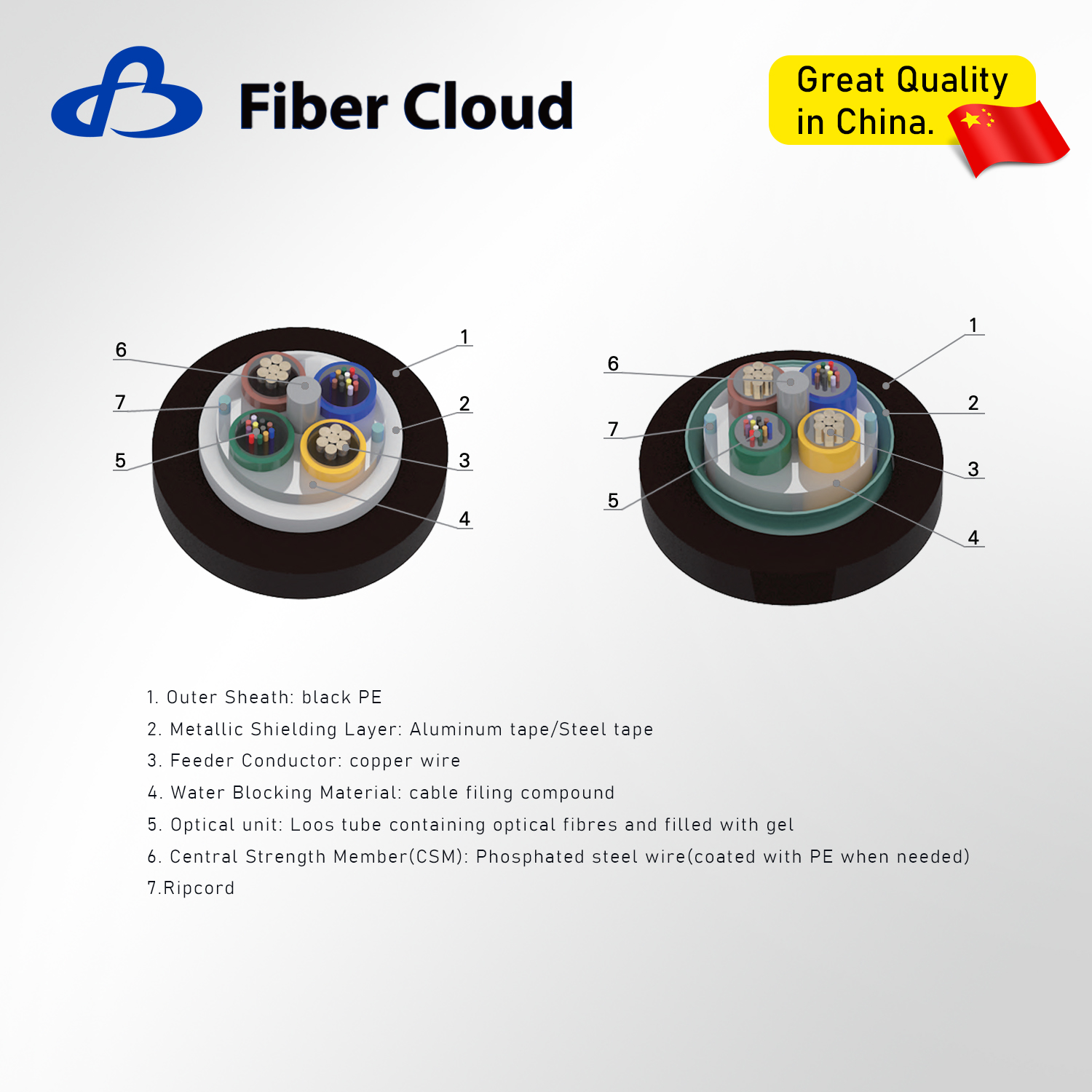

Las fibras monomodo/multimodo están alojadas en tubos holgados fabricados de plástico de alto módulo y rellenos con un compuesto de relleno de tubos. En el centro del cable hay un miembro metálico de resistencia. Los tubos y alambres de cobre (de las especificaciones requeridas) se trenzan alrededor del miembro central de resistencia para formar un núcleo de cable. El núcleo se rellena con compuesto de relleno para cables y se blinda con cinta de aluminio laminada. Luego se extruye una funda de PE.

Características

El diseño híbrido óptico y eléctrico puede disminuir el costo de construcción e instalación de la estación base inalámbrica
Adecuado para alimentación remota y suministro de datos para RRU

Disponibilidad:



Preguntar Añadir a la cesta

Modelo:
GDTA y GDTS

Descripción del Producto

Características ópticas

Parámetro/Propiedad	G.652.D	50/125 µm	62,5/125 µm
Atenuación a 850 nm	-	≤3,0 dB/km	≤3,0 dB/km
Atenuación a 1300 nm	-	≤1,0 dB/km	≤1,0 dB/km
Atenuación a 1310 nm	≤0,35dB/km	-	-
Atenuación a 1550 nm	≤0,22dB/km	-	-
Ancho de banda @ 850 nm	-	≥500MHz·km	≥200MHz·km
Ancho de banda @ 1300 nm	-	≥1000MHz·km	≥600MHz·km
Dispersión del modo de polarización (fibra individual)	≤0,20 ps/√km	-	-
Valor del enlace de diseño (M=20, Q=0,01%)	≤0,1 ps/√km	-	-

Datos técnicos

tipo de producto	Especificaciones del producto	Diámetro exterior aproximado (mm)	Peso aproximado (kg/km)	Tipo de estructura	Propiedades de tracción(N)	Propiedad de aplastamiento (N/100 mm)
GDTA	02~24B1.3+2*1.5	11.2	132	TipoⅠ	600/1500	300/1000
GDTA	02~24B1.3+2*2.5	12.3	164	Tipo Ⅱ	600/1500	300/1000
GDTA	02~24B1.3+2*4.0	13.4	212	Tipo Ⅱ	600/1500	300/1000
GDTA	02~24B1.3+2*5.0	14.6	258	Tipo Ⅲ	600/1500	300/1000
GDTA	02~24B1.3+2*6.0	15.4	287	Tipo Ⅲ	600/1500	300/1000
GDTA	02~24B1.3+2*8.0	16.5	350	Tipo IV	600/1500	300/1000

tipo de producto	Especificaciones del producto	Diámetro exterior aproximado (mm)	Peso aproximado (kg/km)	Tipo de estructura	Propiedades de tracción(N)	Propiedades de aplastamiento (N/100mm)
GDTS	02~24B1.3+2*1.5	11.6	157	TipoⅠ	600/1500	300/1000
GDTS	02~24B1.3+2*2.5	12.5	190	Tipo Ⅱ	600/1500	300/1000
GDTS	02~24B1.3+2*4.0	13.6	241	Tipo Ⅱ	600/1500	300/1000
GDTS	02~24B1.3+2*5.0	15.0	282	Tipo Ⅲ	600/1500	300/1000
GDTS	02~24B1.3+2*6.0	15.7	300	Tipo Ⅲ	600/1500	300/1000
GDTS	02~24B1.3+2*8.0	16.9	383	Tipo IV	600/1500	300/1000

2*1,5/2* 2,5/ 2*4,0/ 2*5,0/ 2*6,0/2*8,0 denota número de conductores y especificaciones
También están disponibles otras estructuras y recuentos de fibras según los requisitos del cliente.

Principales Prestaciones Mecánicas y Ambientales

Artículo	Estándar de prueba	Valor especificado	Requisitos
Tensión	CEI 60794-1-2-E1	Ver datos técnicos	Atenuación adicional ≤ 0,1 dB después de la prueba
Aplastar	CEI 60794-1-2-E3	Ver datos técnicos	Atenuación adicional ≤ 0,1 dB después de la prueba
Impacto	CEI 60794-1-2-E4	R=300mm, 10Nm uno en 3 lugares diferentes	Atenuación adicional ≤ 0,1 dB después de la prueba
Doblado repetido	CEI 60794-1-2-E6	R=20*D	Atenuación adicional ≤ 0,1 dB después de la prueba
Ciclos de temperatura	CEI 60794-1-2-F1	-40°C~+70°C	Cambio de atenuación: ≤ 0,05 dB/km después de la prueba

Todas las medidas ópticas a 1550 nm.

Embalaje y longitud del carrete

Bidón de madera estándar o bidón híbrido de acero y madera con protección.
Longitud estándar del carrete: 2/3 km/carrete, también hay otras longitudes disponibles.
