Оптические характеристики
| Параметр/свойство |
Г.652.Д |
50/125 мкм |
62,5/125 мкм |
| Затухание при 850 нм |
- |
≤3,0 дБ/км |
≤3,0 дБ/км |
| Затухание при 1300 нм |
- |
≤1,0 дБ/км |
≤1,0 дБ/км |
| Затухание при 1310 нм |
≤0,35 дБ/км |
- |
- |
| Затухание при 1550 нм |
≤0,22 дБ/км |
- |
- |
| Пропускная способность @ 850 нм |
- |
≥500 МГц·км |
≥200 МГц·км |
| Пропускная способность @ 1300 нм |
- |
≥1000 МГц·км |
≥600 МГц·км |
| Дисперсия мод поляризации (отдельное волокно) |
≤0,20 пс/√км |
- |
- |
| Расчетное значение связи (M=20, Q=0,01%) |
≤0,1 пс/√км |
- |
- |
Технические данные

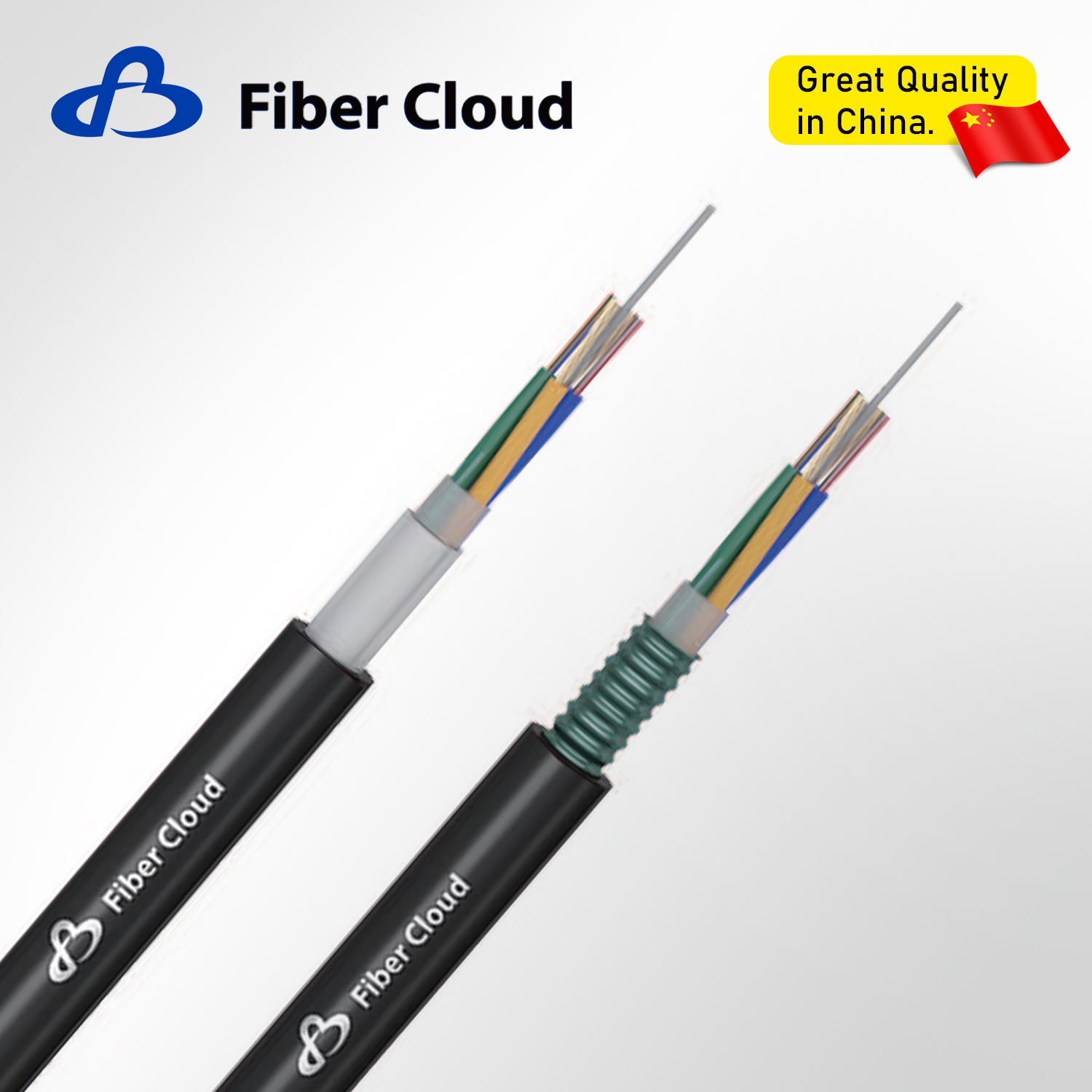

| Тип продукта |
Спецификация продукта |
Внешний диаметр приблизительно (мм) |
Вес приблизительно (кг/км) |
Тип структуры |
Растяжимые свойства (Н) |
Раздавить свойство (Н/100 мм) |
| ГДТА |
02~24B1.3+2*1,5 |
11.2 |
132 |
ТипⅠ |
600/1500 |
300/1000 |
| ГДТА |
02~24B1.3+2*2,5 |
12.3 |
164 |
Введите Ⅱ |
600/1500 |
300/1000 |
| ГДТА |
02~24B1.3+2*4.0 |
13.4 |
212 |
Введите Ⅱ |
600/1500 |
300/1000 |
| ГДТА |
02~24B1.3+2*5.0 |
14.6 |
258 |
Тип Ⅲ |
600/1500 |
300/1000 |
| ГДТА |
02~24B1.3+2*6,0 |
15.4 |
287 |
Тип Ⅲ |
600/1500 |
300/1000 |
| ГДТА |
02~24B1.3+2*8.0 |
16.5 |
350 |
Тип IV |
600/1500 |
300/1000 |
|
| Тип продукта |
Спецификация продукта |
Внешний диаметр приблизительно (мм) |
Вес приблизительно (кг/км) |
Тип структуры |
Растяжимые свойства (Н) |
Свойства раздавливания (Н/100 мм) |
| ГДТС |
02~24B1.3+2*1,5 |
11.6 |
157 |
ТипⅠ |
600/1500 |
300/1000 |
| ГДТС |
02~24B1.3+2*2,5 |
12.5 |
190 |
ТипⅡ |
600/1500 |
300/1000 |
| ГДТС |
02~24B1.3+2*4.0 |
13.6 |
241 |
ТипⅡ |
600/1500 |
300/1000 |
| ГДТС |
02~24B1.3+2*5.0 |
15.0 |
282 |
Тип Ⅲ |
600/1500 |
300/1000 |
| ГДТС |
02~24B1.3+2*6,0 |
15.7 |
300 |
Тип Ⅲ |
600/1500 |
300/1000 |
| ГДТС |
02~24B1.3+2*8.0 |
16.9 |
383 |
Тип IV |
600/1500 |
300/1000 |
2*1,5/2* 2,5/ 2*4,0/ 2*5,0/ 2*6,0/2*8,0 обозначает количество и характеристики проводников.
Другая структура и количество волокон также доступны в соответствии с требованиями заказчика.
Основные механические и экологические характеристики
| Элемент |
Стандарт испытаний |
Указанное значение |
Требования |
| Напряжение |
МЭК 60794-1-2-Е1 |
См. Технические данные |
Дополнительное затухание ≤ 0,1 дБ после испытания |
| Раздавить |
МЭК 60794-1-2-Е3 |
См. Технические данные |
Дополнительное затухание ≤ 0,1 дБ после испытания |
| Влияние |
МЭК 60794-1-2-Е4 |
R=300 мм, 10 Нм по одному в 3 разных местах. |
Дополнительное затухание ≤ 0,1 дБ после испытания |
| Повторный изгиб |
МЭК 60794-1-2-Е6 |
Р=20*Д |
Дополнительное затухание ≤ 0,1 дБ после испытания |
| Температурный цикл |
МЭК 60794-1-2-F1 |
-40°С~+70°С |
Изменение затухания: ≤ 0,05 дБ/км после испытания. |
Упаковка и длина бобины
Стандартный деревянный барабан или гибридный стальной и деревянный барабан с защитой.
Стандартная длина катушки: 2/3 км/мотушка, также доступна другая длина.
