Caractéristiques optiques
| Paramètre/Propriété |
G.652.D |
50/125μm |
62,5/125 μm |
| Atténuation à 850 nm |
- |
≤3,0 dB/km |
≤3,0 dB/km |
| Atténuation à 1 300 nm |
- |
≤1,0 dB/km |
≤1,0 dB/km |
| Atténuation à 1310 nm |
≤0,35 dB/km |
- |
- |
| Atténuation à 1550 nm |
≤0,22 dB/km |
- |
- |
| Bande passante à 850 nm |
- |
≥500 MHz·km |
≥200 MHz·km |
| Bande passante à 1 300 nm |
- |
≥1 000 MHz·km |
≥600 MHz·km |
| Dispersion du mode de polarisation (fibre individuelle) |
≤0,20 ch/√km |
- |
- |
| Valeur du lien de conception (M=20, Q=0,01 %) |
≤0,1 ch/√km |
- |
- |
Données techniques
| Type de produit |
Spécification du produit |
Diamètre extérieur environ (mm) |
Poids environ (kg/km) |

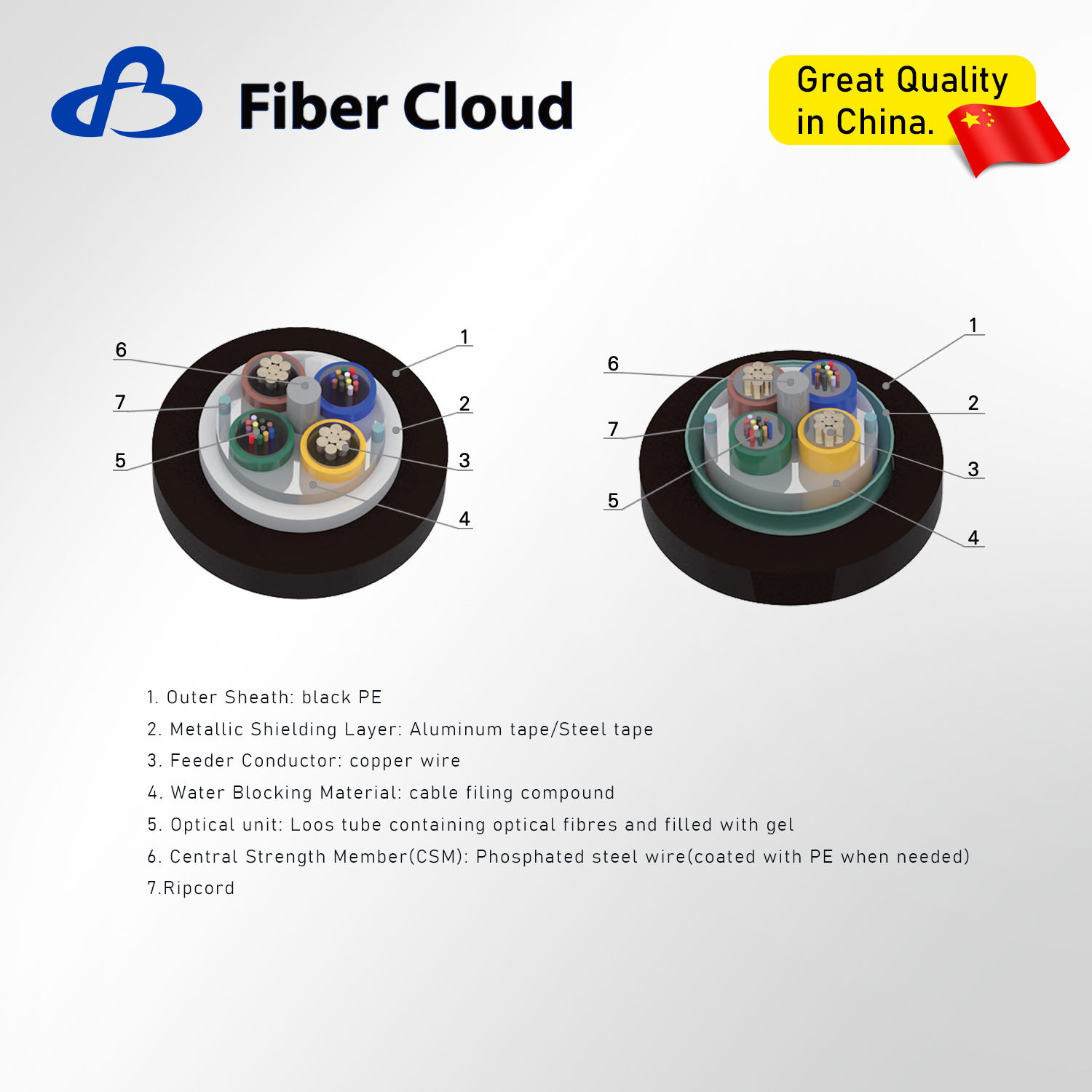

Type de structure |
Propriétés de traction (N) |
Propriété d'écrasement (N/100mm) |
| GDTA |
02~24B1.3+2*1.5 |
11.2 |
132 |
TapezⅠ |
600/1500 |
300/1000 |
| GDTA |
02~24B1.3+2*2.5 |
12.3 |
164 |
Tapez Ⅱ |
600/1500 |
300/1000 |
| GDTA |
02~24B1.3+2*4.0 |
13.4 |
212 |
Tapez Ⅱ |
600/1500 |
300/1000 |
| GDTA |
02~24B1.3+2*5.0 |
14.6 |
258 |
Tapez Ⅲ |
600/1500 |
300/1000 |
| GDTA |
02~24B1.3+2*6.0 |
15.4 |
287 |
Tapez Ⅲ |
600/1500 |
300/1000 |
| GDTA |
02~24B1.3+2*8.0 |
16.5 |
350 |
Type IV |
600/1500 |
300/1000 |
|
| Type de produit |
Spécification du produit |
Diamètre extérieur environ (mm) |
Poids environ (kg/km) |
Type de structure |
Propriétés de traction (N) |
Propriétés d'écrasement (N/100mm) |
| GDTS |
02~24B1.3+2*1.5 |
11.6 |
157 |
TapezⅠ |
600/1500 |
300/1000 |
| GDTS |
02~24B1.3+2*2.5 |
12.5 |
190 |
TapezⅡ |
600/1500 |
300/1000 |
| GDTS |
02~24B1.3+2*4.0 |
13.6 |
241 |
TapezⅡ |
600/1500 |
300/1000 |
| GDTS |
02~24B1.3+2*5.0 |
15.0 |
282 |
Tapez Ⅲ |
600/1500 |
300/1000 |
| GDTS |
02~24B1.3+2*6.0 |
15.7 |
300 |
Tapez Ⅲ |
600/1500 |
300/1000 |
| GDTS |
02~24B1.3+2*8.0 |
16.9 |
383 |
Type IV |
600/1500 |
300/1000 |
2*1,5/2* 2,5/ 2*4,0/ 2*5,0/ 2*6,0/2*8,0 indique le nombre et les spécifications des conducteurs.
D'autres structures et nombres de fibres sont également disponibles selon les exigences du client
Principales performances mécaniques et environnementales
| Article |
Norme d'essai |
Valeur spécifiée |
Exigences |
| Tension |
CEI 60794-1-2-E1 |
Voir Données techniques |
Atténuation supplémentaire ≤ 0,1 dB après test |
| Écraser |
CEI 60794-1-2-E3 |
Voir Données techniques |
Atténuation supplémentaire ≤ 0,1 dB après test |
| Impact |
CEI 60794-1-2-E4 |
R=300mm, 10Nm un à 3 endroits différents |
Atténuation supplémentaire ≤ 0,1 dB après test |
| Flexion répétée |
CEI 60794-1-2-E6 |
R=20*D |
Atténuation supplémentaire ≤ 0,1 dB après test |
| Cyclisme de température |
CEI 60794-1-2-F1 |
-40°C~+70°C |
Changement d'atténuation : ≤ 0,05 dB/km après test |
Emballage et longueur de la bobine
Fût en bois standard ou fût hybride acier et bois avec protection.
Longueur de bobine standard : 2/3 km/bobine, d'autres longueurs sont également disponibles.
