تطبيق المنتج
اقتران الليزر
تجانس الشعاع
تنظيف الليزر
مواصفات المنتج
| غرض |
وحدة |
فِهرِس |
| نموذج المنتج |
/ |
SI50/70/360-22/540 |
SI100/120/360-22/540 |
سي 200/220/360-22/540 |
| الخصائص البصرية |
| الفتحة العددية |
/ |
0.22 ± 0.02 |
0.22 ± 0.02 |
0.22 ± 0.02 |
| الفتحة العددية المكسوة |
/ |
≥0.46 |
≥0.46 |
≥0.46 |

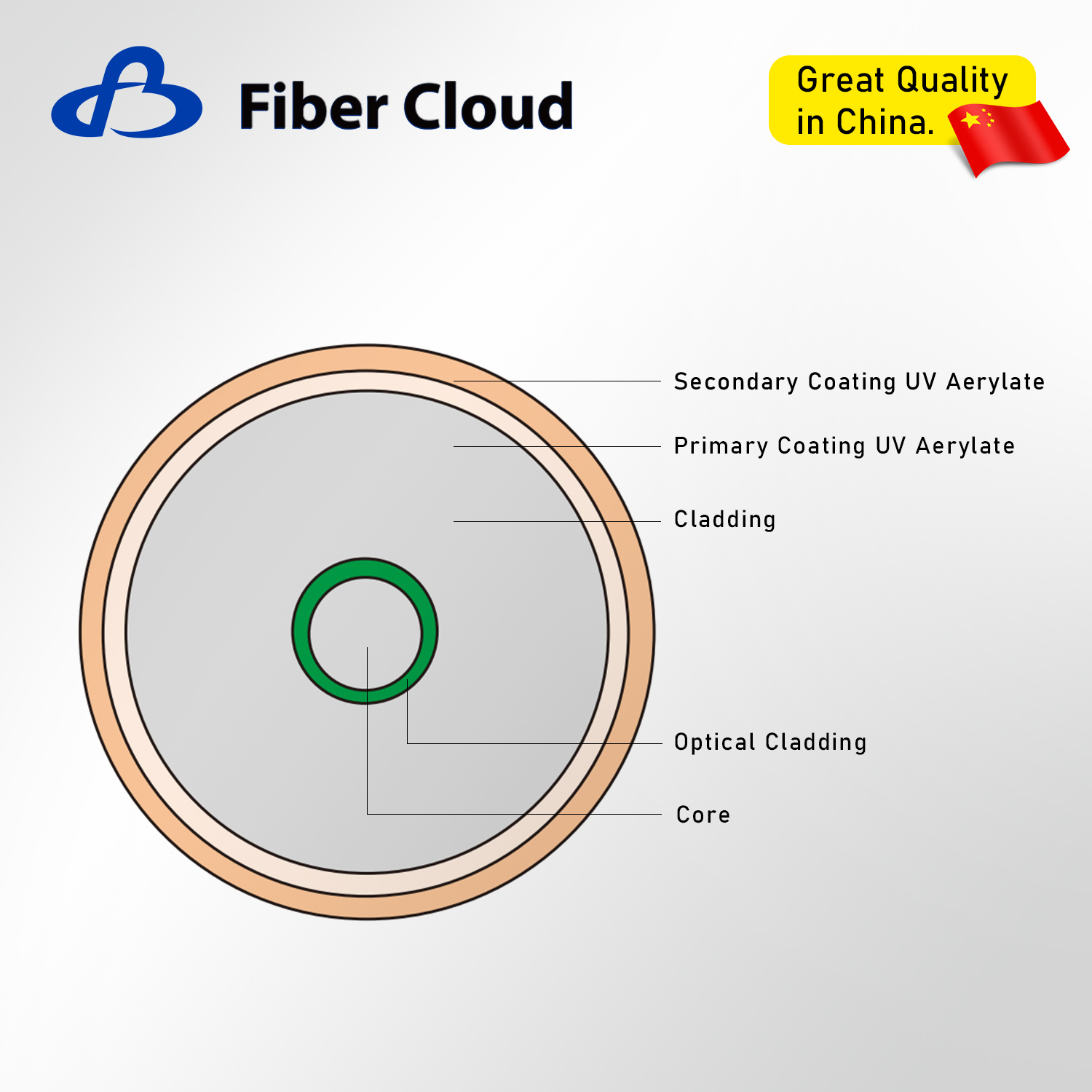

| الخصائص الهندسية |
| القطر الأساسي |
ميكرومتر |
50.0±2.0 |
102.0 ± 2.0 |
200.0±4.0 |
| قطر الكسوة الداخلية |
ميكرومتر |
70.0±3.0 |
123.0±3.0 |
220.0 ± 3.0 |
| قطر الكسوة الخارجية |
ميكرومتر |
365.0 ± 5.0 |
365.0 ± 5.0 |
365.0 ± 5.0 |
| قطر الطلاء |
ميكرومتر |
540.0±15.0 |
540.0±15.0 |
540.0±15.0 |
| تركيز الكسوة الأساسية |
ميكرومتر |
.02.0 |
.02.0 |
.02.0 |
| الأساسية خارج الدائرة |
% |
.02.0 |
.02.0 |
.02.0 |
| الخصائص الميكانيكية |
| قوة الفحص |
kpsi |
100 |
100 |
100 |
| وصف المواد |
| المواد الأساسية |
/ |
زجاج كوارتز عالي النقاء |
| مادة الطلاء الداخلي |
/ |
طلاء ذو معامل إنكسار منخفض |
| مادة الطلاء الخارجي |
/ |
راتنجات الأكريليك |
| غرض |
وحدة |
فِهرِس |
| نموذج المنتج |
/ |
تردد عالي 105/125-22/250 |
التردد العالي 200/220-22/320 |
| الخصائص البصرية |
| الفتحة العددية المكسوة |
/ |
0.22 ± 0.02 |
0.22 ± 0.02 |
| الخصائص الهندسية والميكانيكية |
| القطر الأساسي |
ميكرومتر |
105.0±4.0 |
200.0±4.0 |
| قطر الكسوة |
ميكرومتر |
125.0±3.0 |
220.0 ± 3.0 |
| قطر الطلاء |
ميكرومتر |
250.0±15.0 |
320.0 ± 15.0 |
| التركيز الأساسي المغطى |
ميكرومتر |
.03.0 |
.02.0 |
| الكسوة غير الدائرية |
% |
.02.0 |
.01.0 |
| قوة الفحص |
kpsi |
≥100 |
≥100 |
| مواد الطلاء |
|
راتنجات الأكريليك |
معلومات مخصصة
يمكن تخصيص الطول الموجي للتشغيل، وقطر مجال الوضع، وطول الضربة، والأبعاد الهندسية، ومواد الطلاء، وكثافة الفحص والمؤشرات الأخرى وفقًا لمتطلبات العملاء.
